交流耐压试验装置常用设备介绍

耐压试验又称高压介电强度试验，是检验电器、电气设备、电气装置、电气电路和电气安全用具的过电压耐受能力的主要方法之一。分为交流耐压试验和DC耐压试验。
交流耐压是电压正负峰值时设备所承受的最高电压值。试验电压是被试设备额定电压的一至几倍，交流耐压试验设备的耐压更接近实际情况，不需要逐步升压。从热击穿介质损耗的角度，可以有效地发现局部游离缺陷和绝缘老化的薄弱环节。但交流耐压比DC对绝缘的破坏性更大，而且因为测试电流是容性电流，所以需要大容量的测试设备。 根据被测产品的容量、电压、电流和电气性能，可以选择交流耐压试验装置、串联谐振试验装置(也称串联谐振)、工频耐压试验装置和电感耐压倍频装置。对电力电缆、电力变压器、高压断路器、GIS组合电器等大容量设备进行交流耐压试验。
交流耐压试验装置通过不同试验电压下的泄漏电流值绘制泄漏电流-电压特性曲线，可以发现绝缘的局部缺陷、受潮和老化。因为DC电压除以绝缘电阻，所以在末端发现绝缘缺陷比交流更有效。同时，绝缘在DC电压下基本不产生介质损耗，所以DC耐压对绝缘的损伤很小。
因为交流耐压试验装置只需要提供很小的漏电流，而且所需的测试设备容量很小。我们可以选择直流高压发生器、便携式耐压测试仪、绝缘手套耐压试验装置。测量氧化锌避雷器和小容量设备进行DC耐压试验。
HZBP系列谐振交流耐压试验装置
变频串联谐振测试装置
中文名称:变频串联谐振试验装置(工频、变频)
【英文名】:串联谐振系统
【试验项目】:变频串联谐振试验装置可满足10kV、35kV、220kV及以上电力电缆、电力变压器、发电机组(水轮发电机或火力发电机)、电动机、开关设备、GIS开关设备、母线、母线、CVT(电容式电压互感器)等大容量、高电压容性样品的交接和预防性试验的高压交流耐压试验。
【系统组成】:变频串联谐振试验装置的系统配置主要包括变频电源、高压电抗器、高压分压器、励磁变压器和补偿电容器(工频)。
【应用领域】:变频串联谐振试验装置广泛应用于电力(供电单位、电厂、变电站)、铁路、冶金、石油、煤炭、化工等行业。
【产品昵称】:串联谐振、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振耐压装置、电缆耐压串联谐振装置。
【功能优势】:赫兹电力公司生产的变频串联谐振试验装置是在串联谐振电路技术基础上开发的串联谐振试验装置。本发明采用调节电源频率的方式，使电抗器和被测电容发生谐振，从而在被测产品上获得高电压和大电流。所需电源少，设备重量轻，体积小，在国内外得到了很好的接受和应用。串联谐振试验装置是国内外高压交流试验的主要解决方案。

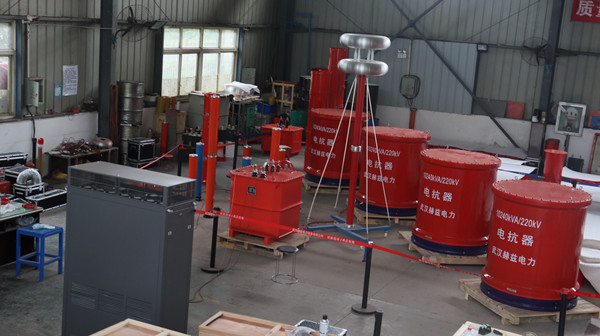

变频串联谐振试验装置的系统组成
串联谐振试验装置参数
以下参数是产品标准参数。如果您需要帮助，请拨打客服电话。我们承诺我们的产品在出厂前会经过严格的检验，以确保质量和性能。有关产品咨询和定制，请致电:400-1132-144
电压为正弦波，波形失真率< 1.0%
输出频率为30 ~ 30 ~ 300赫兹
在满功率输出下，连续工作时间为60分钟。
品质因数30 ~ 80
工作电源单相380/220v±10%，50Hz
环境-10℃ ~+50℃
相对湿度< 95%，无冷凝。
适用范围电缆变频谐振装置
发电机交流耐压装置
变电站电气设备交流耐压谐振装置
用于CVT检查的谐振助力器
串联谐振试验装置的功能——特点
1.稳定性和可靠性高。串联谐振试验装置采用进口功率元件作为功率转换核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善。经过多次高压直接短路测试，系统保持完好，系统还具有很强的过载能力。
2.自动调谐功能很强大。串联谐振试验装置在自动调谐时，自动从30Hz到300Hz进行频率扫描，并显示扫描曲线，用户可以直观地看到系统的调谐过程。扫频完成后，系统根据扫频初步找到的谐振频点，在5 Hz范围内进行分辨率为0.01Hz的精扫，最终精确锁定谐振频率；
3.支持多种测试模式。装置支持“自动调谐+手动调压”、“自动调谐+自动调压”、“手动调谐+手动调压”等多种测试模式。推荐使用“自动调谐+手动调压”模式，不仅可以快速找到谐振点，还可以通过手动调压控制测试过程，更加安全；
4.该串联谐振试验装置具有友好的人机界面。参数设置、测试控制和测试结果同屏显示，直观明了，具有自动计时和操作提示功能。全触摸屏操作和显示，具有测试数据存储和查询功能；
5.完善的保护功能。串联谐振试验装置具有零位保护(当电压输出控制旋钮不在零位时，系统禁止启动)、过压保护、过流保护、闪络保护等功能，保证了系统的可靠性。
