交流耐压试验设备有哪些？

交流耐压试验设备有哪些？ 1.变频串联谐振耐压试验装置

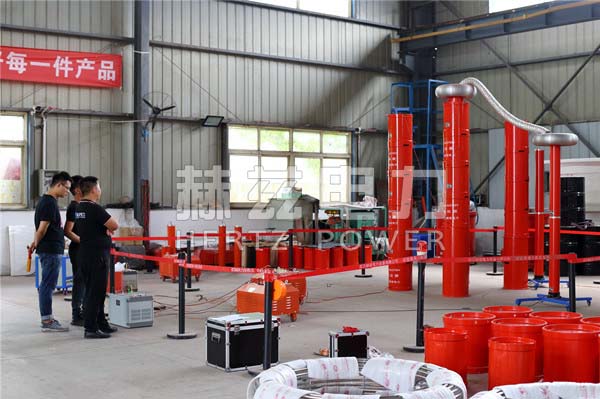

串联谐振常用于电缆的交流耐压试验。可以根据电缆的电压等级、截面、长度计算容量和电压，特别适合电缆距离长的要求！电缆的交流耐压试验要求大容量、低电压，而串联谐振由许多元件组成。它由励磁变压器、变频电源、高压电抗器、电容分压器、补偿电容器等组成。，而且现场测试中携带的设备很多。主要对10kV、35kV、110kV、220kV及以上电压等级的主变压器、GIS、电缆、发电机、变压器等设备进行交流耐压试验。如果现场需要测试的样品较多，可以考虑一套综合的串联谐振交流耐压试验设备，不仅可以用于电缆的交流耐压试验，还可以用于变压器、GIS、发电机、变压器等设备的交流耐压试验。
2.超低频高压发生器
比如只针对电缆的耐压，不做其他测试，可以推荐超低频高压发生器。是串联谐振的简化版，现场测试不需要带一堆设备。
仅针对35kV及以下电缆的交流耐压试验和发电机的交流耐压试验。他的距离有限。比如一根35kV/300平米的电缆，走2公里是没问题的。一般需要1公里左右，10kV电缆，16平米7-8公里，270平米电缆2-3公里。发电机的交流耐压取决于是火力发电机还是水下发电机。火力发电机一般在120MW以内，水力发电机一般在80MW以内，10kV电压电缆一般选用80kV的超低频发电机，35kV电缆一般选用80kV的超低频发电机。根据电缆的测试电压计算，比如10kV电缆的电压用6kV，他的相电压是6kV，他的测试电压等于6除以根号3再乘以3，等于10.39kV。
当然，有些10kV电缆的电压为15kV，其测试电压不高于27kV，所以我们可以匹配一台30kV的超低频发电机，或者根据现场电缆电压来选择电压。有30kV，50kV，80kV等规格。
3.工频耐压试验装置
还有一种交流耐压装置我没跟你说过，就是工频耐压试验装置。是目前电力行业使用频率较高的一种仪器，很多电力测试同行都见过。
它由试验变压器和电源操作箱组成。交流耐压试验为主，DC为辅。DC耐压试验可以通过增加一个硅堆、一个放电棒和一个微安培计来完成。如果不想买DC高压发生器，也可以用工频耐压试验代替。
