高压电缆耐压试验装置

10KV/35KV高压电缆耐压试验装置利用串并联谐振原理，通过调节变频控制器的输出频率，使回路中电抗器的电感L与样品的电容C发生谐振，谐振电压即为施加在样品上的电压。 详细信息:
10KV/35KV高压电缆耐压试验装置系统的组成
整个试验系统由调频电源主机、电抗器、分压器、励磁变压器、连接线和补偿电容器(可选装置)组成。连接到被测产品后，形成谐振系统进行交流耐压试验。
主机:是幅值和频率可调的正弦波交流调频电源，为谐振电路提供激励源，电压显示，电流显示，定时，保护，报警等功能。
电抗器:是一个大电感线圈，与被测产品形成串联谐振电路(相当于一个电容)。它可以配置多个反应器。使用时，可以通过不同的串并联组合实现不同的电感，以适应不同的测试条件。
分压器:内部电压用电容分压，低压从样品的高压中分出来，供主机测控。
励磁变压器:将主机电源与谐振电路电源隔离，提高主机输出电压。
补偿电容器:当样品的电容很小时，如果系统谐振可能需要的工频满足试验标准的要求，可以在样品上并联一个补偿电容器来满足试验要求，称为补偿电容器。
10KV/35KV高压电缆耐压试验装置系统的组成
整个试验系统由调频电源主机、电抗器、分压器、励磁变压器、连接线和补偿电容器(可选装置)组成。连接到被测产品后，形成谐振系统进行交流耐压试验。
主机:是幅值和频率可调的正弦波交流调频电源，为谐振电路提供激励源，电压显示，电流显示，定时，保护，报警等功能。
电抗器:是一个大电感线圈，与被测产品形成串联谐振电路(相当于一个电容)。它可以配置多个反应器。使用时，可以通过不同的串并联组合实现不同的电感，以适应不同的测试条件。
分压器:内部电压用电容分压，低压从样品的高压中分出来，供主机测控。
励磁变压器:将主机电源与谐振电路电源隔离，提高主机输出电压。
补偿电容器:当样品的电容很小时，如果系统谐振可能需要的工频满足试验标准的要求，可以在样品上并联一个补偿电容器来满足试验要求，称为补偿电容器。
10KV/35KV高压电缆耐压试验装置简介
10KV/35KV高压电缆耐压试验装置广泛应用于电力、冶金、石油、化工等行业，适用于发电机、变压器、GIS、高压交联电缆、变压器、套管等大容量、高电压容性试验产品的交接试验和预防性试验。我公司在变频串联谐振高压试验领域开发的变频调压软件技术优于国内高压试验行业。利用该技术，利用16位精变频、10KHZ载频、SPWM和进口原装IPM积分模块设计制造的整套变频串并联谐振试验装置完全符合高电压试验的规定和要求。
10KV/35KV高压电缆耐压试验装置的工作原理
10KV/35KV高压电缆耐压试验装置利用串并联谐振原理，通过调节变频控制器的输出频率，使回路中电抗器的电感L与样品的电容C发生谐振，谐振电压即为施加在样品上的电压。电源由调频控制器提供。在测试电压最初被励磁变压器提升之后，高电压被施加到电抗器L和被测试产品CX。通过改变调频控制器的输出频率，使环路处于串联谐振状态。回路的谐振频率取决于测试样品的电容CX和电抗器的电感L。调节变频控制器的输出电压，使试样上的高压达到要求的电压值。
10KV/35KV高压电缆耐压试验装置的产品特点
大屏幕显示测试数据和测试状态，并具有实时操作步骤提示功能。
可以灵活设置实验电压、调频范围和加压时间。
测试结果可以计算出被测产品的电容。
具有计算机通讯接口，便于通讯和测试数据管理。
体积小，重量轻，操作方便。
高分辨率，频率分辨率为0.001赫兹
可靠性高，系统具有过流、过压和放电保护功能，能有效保护人身和设备安全。测试结果可以作为人工软件打印和升级。

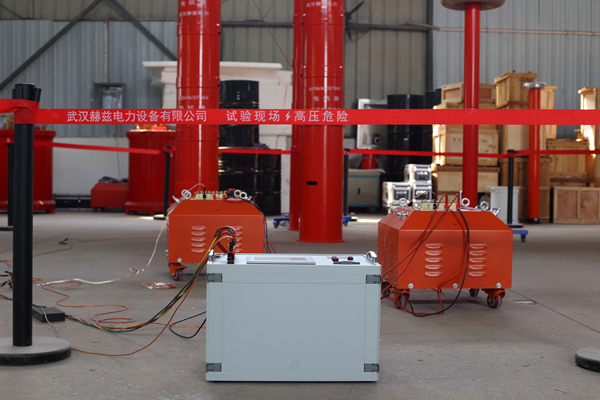

成套10KV/35KV高压电缆耐压试验装置
成套设备由变频调压电源、励磁变压器、电抗器、分压器和补偿电容器组成。
10KV/35KV高压电缆耐压试验装置的主要技术性能
1.电源电压:交流380v±10%，50Hz；
2.仪表电源:220v±10%，50Hz；
3.谐振输出容量:90KVA；
4.仪器的额定电压:0 ~ 30kV
5.输出频率范围:25 ~ 300Hz；
6.输出电压波形:正弦波，波形失真率< 0.5%；
7.频率调节灵敏度:0.1Hz，不稳定性≤0.05%；
8.系统噪声:≤60dB；
9.系统测量精度:< 0.5；
10.输出电压不稳定:< 0.5%；
11.保护响应时间:1us；
12.电感非线性:≤0.05%；；
13.在满功率输出下，连续工作时间为60分钟。
14.环境温度:-15℃~+50℃；
15.相对湿度:≤90% RH；
16.海拔:≤2000米。
