电缆交流耐压试验（10kV、35kV）
电缆试验、电缆交流耐压试验采用电缆串联谐振试验装置，电缆交流耐压试验一般使用串联谐振的原理进行耐压试验。

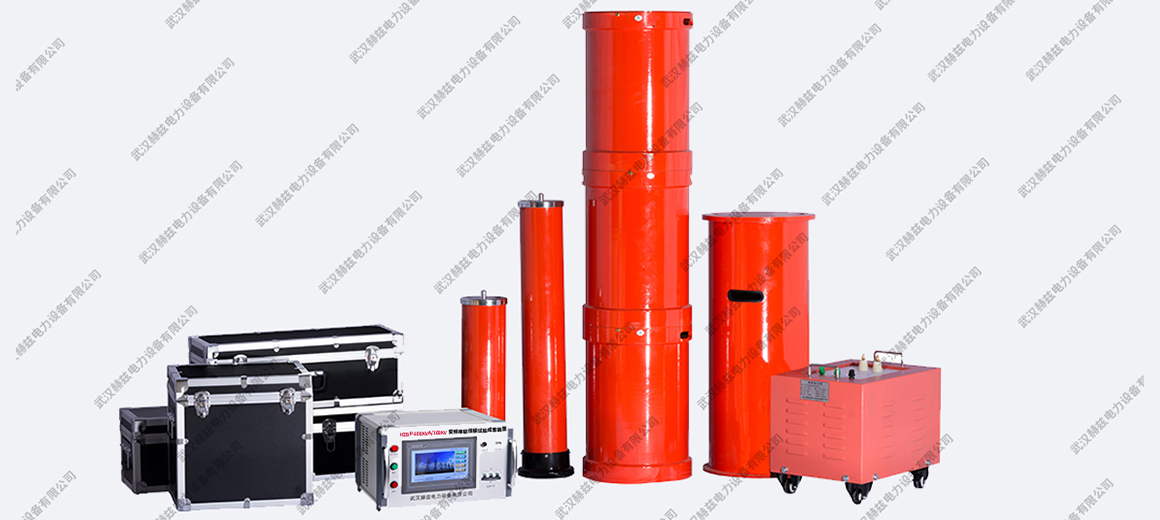

电缆耐压试验串联谐振试验装置参考方案（按需定制、欢迎致电：400-1132-144）
| 产品型号 | 产品配置 | ||||
| 控制箱 | 电抗器 | 励磁变 | 分压器 | 适用对象 | |
| HZBP-22-88 | 2.5kW | 22kV/2A二台 | 2.4kVA 600V/4A |
30kV | 10kV电缆≤1.9Km（300mm2） |
| HZBP-22-176 | 6kW | 22 kV/2A四台 | 6kVA 750V/8A |
30kV | 10kV电缆≤3.8kM（300mm2） |
| HZBP-22-132 | 6kW> | 22kV/2A二台 22kV/1A二台 |
4.5kVA 750V/6A |
30kV | 10kV电缆≤4.5kM（300mm2） |
| HZBP-22/66-66 | 2.5kW | 22kV/1A三台 | 2.1kVA 750V/3A 2250V/1A |
70kV | 10kV电缆≤2.2kM（300mm2） 35kV电缆≤500M（300mm2） |
| HZBP-22/66-132 | 6kW> | 22kV/2A三台 | 4.5kVA 750V/6A 2250V/2A |
70kV | 10kV电缆≤4.5kM（300mm2） 35kV电缆≤1.0kM（300mm2） |
| HZBP-22/66-198 | 8kW | 22kV/1A三台22kV/2A三台 | 6.75kVA 750V/9A 2250V/3A |
70kV | 10kV电缆≤6.5kM（300mm2） 35kV电缆≤1.5kM（300mm2） |
| HZBP-22/66-264 | 10kW | 22kV/2A六台 | 9kVA 750V/12A 2250V/4A |
70kV | 10kV电缆≤8.5kM（300mm2） 35kV电缆≤2.0kM（300mm2） |
| HZBP-22/66-330 | 12kW | 22kV/1A三台22kV/2A六台 | 11.25kVA 750V/15A 2250V/5A |
70kV | 10kV电缆≤10kM（300mm2） 35kV电缆≤2.5kM（300mm2） |
| HZBP-22/66-396 | 15kW | 22kV/3A六台 | 13.5kVA 750V/18A 2250V/6A |
70kV | 10kV电缆≤12kM（300mm2） 35kV电缆≤3kM（300mm2） |
没有特殊说明，上表给出的10kV电缆长度为2.0倍耐压、32Hz～300Hz下的长度。如果是 2.5倍耐压、39Hz～300Hz下，电缆长度要相应的减少33%。
二、电缆变频串联谐振装置型号命名说明：HZBP-**/**—**， "HZBP-"为产品代号，"**/**"是系统输出电压，单位为kV，多个用"/"分开；**是系统容量，单位为kVA。
三、电缆变频串联谐振装置说明：1、用户可选配补偿电容器
2、特殊试品可定制
