高压电缆交流试验设备

产品说明:高压电缆交流试验设备具有强大的自动调谐功能。自动调谐时，频率从30Hz到300Hz自动扫频，用户可以直观地看到设备的调谐过程。扫频完成后，系统根据扫频初步找到的谐振频点，在5 Hz范围内进行分辨率为0.01Hz的精扫，然后精确锁定谐振频率。

高压电缆交流试验设备

高压电缆交流试验设备基于串联谐振原理。用激励变压器激励串联谐振电路，调节变频控制器的输出频率，使回路电感L和样品C串联谐振，谐振电压为施加在样品上的电压。调频谐振耐压试验装置广泛应用于电力、冶金、石油、化工等行业，适用于大容量、高电压的容性样品的交接和预防性试验。

产品特性

1.整套设备体积小，重量轻，便于携带。变频电源采用进口功率元件作为功率转换核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，过载能力强。

2.该设备的自动调谐功能非常强大。自动调谐时，频率从30Hz到300Hz自动扫频，用户可以直观地看到设备的调谐过程。扫频完成后，系统根据扫频初步找到的谐振频点，在5 Hz范围内进行分辨率为0.01Hz的精扫，然后精确锁定谐振频率。

3.该装置可以灵活设置测试电压、调频范围和加压时间。支持“自动调谐+手动调压”、“自动调谐+自动调压”、“手动调谐+手动调压”等测试模式。推荐使用“自动调谐+手动调压”的模式，不仅可以快速找到谐振点，还可以通过手动调压控制测试过程，安全性更高。

4.该装置采用大尺寸彩屏显示测试数据和测试状态，并具有实时操作步骤提示功能。参数设置、测试控制和测试结果同屏显示，直观明了，具有自动计时和操作提示功能。测试结果可以计算出被测产品的电容值。自带微型打印机，具有测试数据打印功能。

5.该装置保护功能完善，安全可靠。具有过流、过压、闪络保护功能，能有效保护人身和设备安全。

设备组成

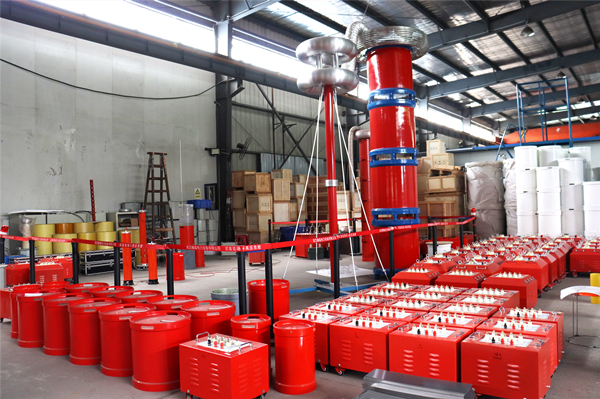

高压电缆交流试验设备主要由一个变频调压电源、一个励磁变压器、三个高压电抗器、一个电容分压器和一个附件箱组成。

技术指标

1.仪器工作电源:交流220v±10%单相，50Hz。

2.电源电压:交流380V±10%单相，50Hz

3.输出电压:75kV

4.输出容量:75kVA

5.输出频率范围:30Hz～300hz

6.装置的测量精度:1.0级

7.连续测试时间:> > 60分钟

8.频率调节分辨率:0.01赫兹

9.输出波形:正弦波，波形失真率≤0.5%

10.频率调节灵敏度:0.1赫兹，不稳定性≤0.5%

1.系统品质因数:20 ~ 60
