回路电阻测试仪的测试流程有哪几项?

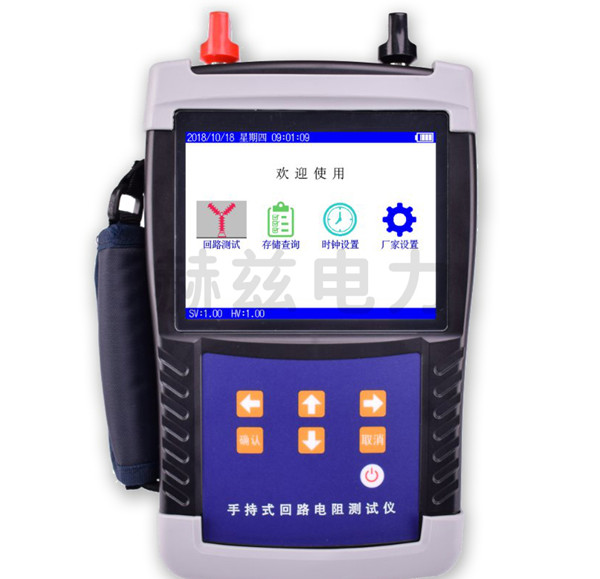

回路电阻测试仪是一种用来测量开关、断路器、变压器等设备的接触电阻和回路电阻的专用测试设备。,该设备的测试方法采用的是典型的四线测量法,即通过在被试品的两端的按钮之间输出直流电流,用以测量电流流过被被试品时产生的电压降,然后通过电压-电流比获得被试品的直流电阻。
下面是回路电阻测试仪的具体测试流程
步骤一:将测试线连接到仪器上,并确保夹紧了被试品。
步骤二:连接好接地线线,或将接地线夹在箱柄金属部分。
步骤三:接通电源,打开开关,正确输入测试长度。
步骤四:正确选择测试电流配置文件。
步骤五:如果测得的电流小于100A/200A或为零,检查连接电路是否良好。
步骤六:如果测量时间过长,电源不稳定,将提供自动保护。可以关闭电源一段时间(大约10-20分钟)以冷却电源。
步骤七:测量完成后,显示屏显示出测试结果。此时按打印键打印,按测试键重新测试。
步骤八:在开始测试之前,您必须选择测试当前的配置文件!(带电流的选择模型)。
步骤九:两次测试的间隔时间不小于30秒。
步骤十:建议采用三次试验的平均值(表面油污或接触不良导致试验值偏差)。
步骤十一:如果测试过程中电流线相等,此时仪器会自动识别电流输出并控制关闭,并且显示屏出现“请检查线路”字样。
