变频串联谐振试验装置介绍

变频串联谐振赫兹电力成功研发适用于10kV、35kV电缆交流耐压试验的HZBP变频串联谐振试验装置。

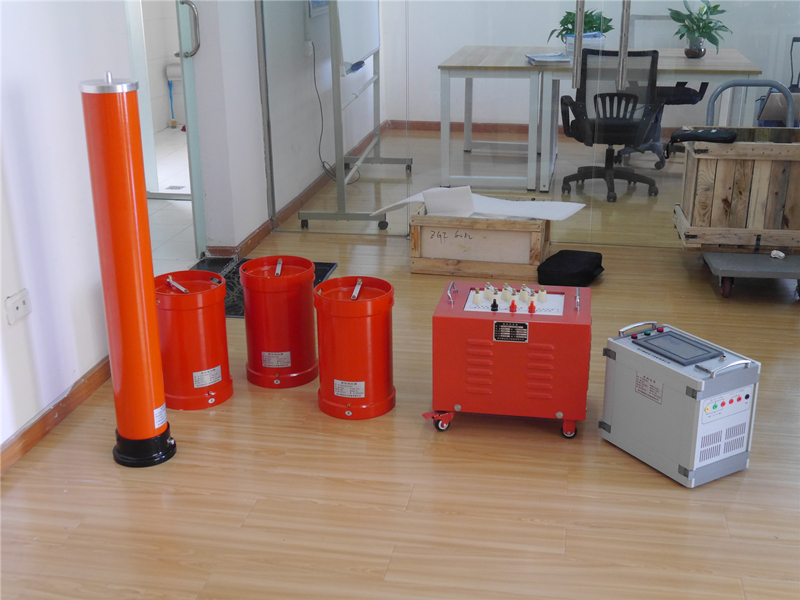

HZBP变频串联谐振试验装置的组成部分主要包括变频电源(主机)、励磁变压器、谐振电抗器、电容分压器等。 变频谐振介绍:
频率调节范围:30 ~ 30 ~ 300赫兹
重量轻，适用于现场测试中的设备搬运。
串联谐振电抗器和励磁变压器采用新型干式环氧浇注法浇注，适用于各种电缆试验。
也可以根据客户的实际需求定制不同的规格，自由DIY。
提示:凡购买本产品的全国用户，均享受免费技术指导、三月更换、软件升级、终身维护服务。
HZBP变频串联谐振试验装置产品图册操作手册产品视频
HZBP变频串联谐振试验装置简介
产品介绍
HZBP变频串联谐振试验装置主要由变频电源、励磁变压器(有些地方也叫励磁变压器)、电抗器和电容分压器组成。主要优点:待测电容和电抗器形成串联谐振连接方式；分压器并联在被测产品上，测量被测产品上的谐振电压，可作为过压保护信号；调频功率输出通过励磁变压器耦合到串联谐振电路，为串联谐振提供所需的励磁功率。
HZBP变频串联谐振试验装置采用多级叠加方式，即多个电抗器并联或串联使用。该分压器可用于测量试验电压，也可作为小容量样品的补偿电容，使谐振频率控制在30 ~ 30~300Hz范围内，完成各种电力设备的交流耐压试验。变频谐振的基本原理是可调式(30~300Hz)串联谐振试验设备与被测电容谐振时产生的交流试验电压。
HZBP变频串联谐振试验装置适用于10kV、35kV及以上电缆的高压交流耐压试验。变频串联谐振耐压试验利用电抗器的电感与被测产品的电容实现电容谐振，在被测产品上获得高电压、大电流。电缆交流耐压试验装置主要由变频电源(主机)、励磁变压器、谐振电抗器和电容分压器组成。广泛应用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性样品的交接和预防性试验。
产品别称:变频谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验装置、电缆交流耐压试验装置、电缆耐压试验装置。
产品特点:
1.测试所需的功率容量大大降低，测试所需的功率仅为传统器件测试容量的1/Q。
2.体积小，重量轻，一般是普通测试装置的1/31/5；
3.变频串联谐振试验装置谐振电源的调频和功率元件均为日本进口的优良元件，并设计了谐振滤波电路，可改善输出电压的波形失真，获得良好的正弦波形，有效防止谐波峰值对样品的误击穿。
4.变频电源保护功能强，稳定性好；具有全自动(自动调谐、自动升压)、全手动(手动调谐、手动升压)、半自动(自动调谐、手动升压、手动调谐、自动升压)等多种工作模式，可随意切换，操作方便；采用220V或380V单相电源，方便现场取电。
5.配置灵活，扩展功能强。谐振电抗器采用多种模式，积木式组合，可以串联也可以并联，满足各种样品的测试要求，更便于现场使用。
6.大屏幕触摸式LED液晶屏和外接鼠标可以直接完成各项参数的设置，测试结果可以保存、打印、上传和查看。
