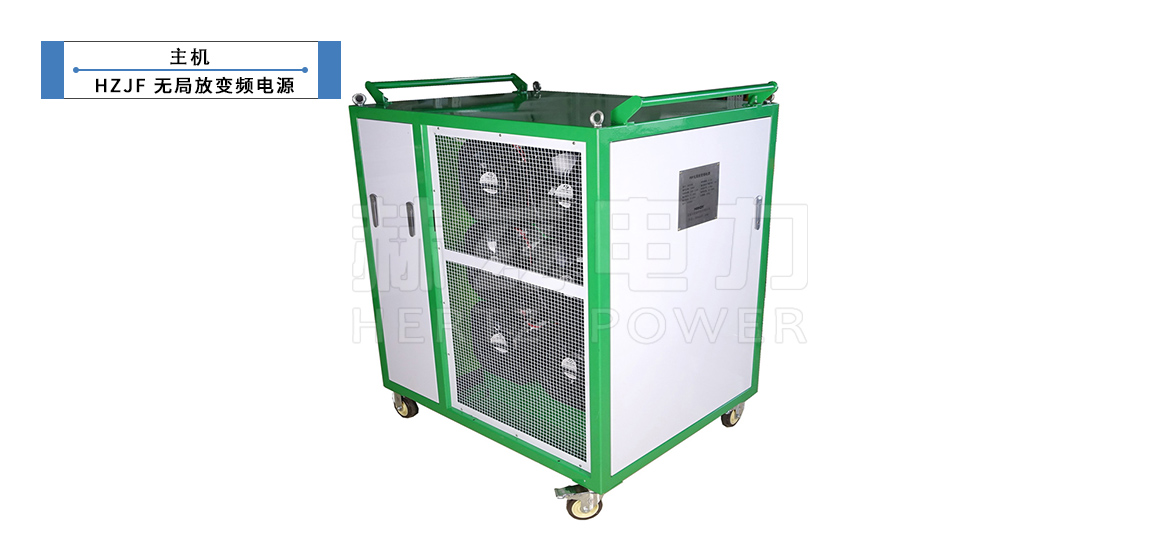

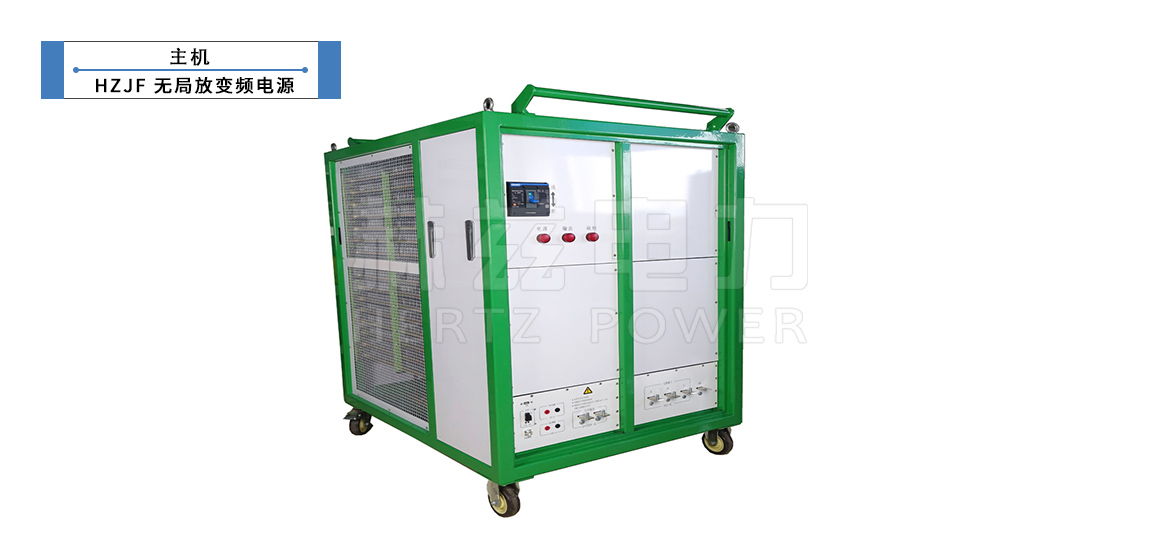

无局放变频电源

HZJF

无局放变频电源别名无局放变频调压电源、无局放变频电源装置、无局放变频电源柜，作为35kV及以下电压等级电力变压器，进行局部放电和感应耐压试验电源系统

产品咨询与技术支持： 400-1132-144
24小时产品销售热线： 400-1132-144
点击拨号

简介
参数
图片
功能
声明
说明书

 400-1132-144

说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，出厂严格质检，确保精度性能。凡购买赫兹电力厂家生产制造的产品，均开具13%增值税专用发票，免费提供技术指导、回检、委托第三方检测及维修等服务，并严格执行《电力工业设备购销合同》及《产品服务承诺书》，购买赫兹电力产品，品质有保证，请您放心购买！

无局放变频电源简介—— introduction

无局放变频试验电源具有抗电场干扰能力，在强电场干扰下，测量精度与控制保护满足要求。具有良好的磁屏蔽，元件、引线均采用高导磁材料屏蔽，无空间辐射。

HZJF-50kW无局放变频电源采用光纤控制，隔离，很大程度保证了试验人员的安全；变频电源采用模块串并联的方式实现大电流、高电压的输出，极大程度地减小了电源体积、减轻了电源重量，非常便于现场试验，是电气设备的交流耐压试验和局放试验电源的理想选择。

适用范围：
作为35kV及以下电压等级电力变压器容量不大于63MVA，进行局部放电和感应耐压试验电源系统，被试品低压侧电压按照10kV及以下规格来设计。
该电源系统主要由无局放电源、励磁变压器、补偿电抗器组成。符合GB 1094.3-2003和电工委员会IEC 60076-3:2000要求。

无局放变频电源参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

供电电压和频率	三相380V±15%；50Hz（供电电源局部放电干扰水平小于20pC）
供电电源容量	大于60kVA
额定输出功率	50~300kW（最大输出有功功率）（可定制）
额定输出电压	0～350V，连续可调
额定输出电流	143A
输出相数	单相
输出波形	纯正正弦波
输出波形畸变率	≤1.0％
输出电压不稳定度	≤1.0％
冷却方式	强迫风冷
频率可调范围	20Hz～300Hz
输出频率分辨率	0.1Hz
输出频率不稳定度	≤0.5％
噪音水平	≤80dB
局部放电量	<5pC
允许运行时间	额定容量下允许运行时间≥1小时
允许温升	在额定负载下，连续工作180min，出风口温升≤45K

无局放变频电源功能 —— Features

● 变频电源具有抗电场干扰能力，在强电场干扰下，测量精度与控制保护满足要求。具有良好的磁屏蔽，组件、引线均采用高导磁材料屏蔽，无空间辐射；
● 保护功能完备，能够满足满负荷条件下的出口短路试验；
● 设有启动、停止和紧急分闸按钮；
● 具有试验时间设定功能，定时时间范围为0～99分钟，计时精度0.1秒，时间段末提供声音提示试验人员；
● 输入、输出端子连接方便可靠，输出端设有并联连接特别标记；
● 主回路同时配置空气断路器和交流接触器；
● 设有电源启动、停止按钮和紧急停止开关；
● 设有升压和降压粗、细调按钮；
● 设有频率粗、细调按钮；
● 设有散热风机相序自动识别和风机方向自动选择功能；
● 设有独立的同步电源，供给局放仪测量局放信号时同步试验频率使用。每组同步电源的输出功率为100W、100VAC。
