绝缘电阻测试仪

HZM-5K

绝缘电阻测试仪又名兆欧表，它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。数字绝缘电阻表由中大规模集成电路组成，内含高精度微电流测量系统、数字升压系统、自动放电电路。只需要用一条高压线和一条信号线连接被测物即可测量。

产品咨询与技术支持： 400-1132-144
24小时产品销售热线： 400-1132-144
点击拨号

简介
参数
图片
功能
声明
说明书

 400-1132-144

说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，出厂严格质检，确保精度性能。凡购买赫兹电力厂家生产制造的产品，均开具13%增值税专用发票，免费提供技术指导、回检、委托第三方检测及维修等服务，并严格执行《电力工业设备购销合同》及《产品服务承诺书》，购买赫兹电力产品，品质有保证，请您放心购买！

绝缘电阻测试仪简介—— introduction

别名：5000V绝缘电阻测试仪、5kV绝缘电阻测试仪、5000V高压绝缘电阻测试仪
型号：HZM-5K
5000V绝缘电阻测试仪用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。5000V绝缘电阻测试仪特别适用于试验室或现场高频次使用环境中进行绝缘试验工作。
5000V绝缘电阻测试仪最大试验电压为5000V，全自动五档设计，可设定电压档位：250V、500V、1000V、2500V、5000V，测量范围：0.01MΩ～5.00TΩ，短路电流为5mA，直流电压测量：DC 0～1000V，交流电压测量：AC 0～750V。5000V绝缘电阻测试仪具有绝缘电阻测量、极化指数和吸收比测量功能、自动放电功能、交直流电压测试，环境温度及时钟功能。同时具有自动储存15秒、30秒、1分钟、10分钟的测量数据。

绝缘电阻测试仪参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

【一】量程与精度

输出电压	测量范围	精度	输出电压	测量范围	精度
250V（15%）直流	0.01MΩ~2.50GΩ	±3%rdg±5dgt	500V（10%）直流	0.01MΩ~5.00GΩ	±3%rdg±5dgt
250V（15%）直流	2.50GΩ~250 GΩ	±15%rdg±5dgt	500V（10%）直流	5.00GΩ~500 GΩ	±15%rdg±5dgt
1000V（10%）直流	0.01MΩ~10.00GΩ	±3%rdg±5dgt	2500V（10%）直流	0.01MΩ~25.0GΩ	±3%rdg±5dgt
1000V（10%）直流	10.00GΩ~1.00 TΩ	±15%rdg±5dgt	2500V（10%）直流	25.0GΩ~2.50 TΩ	±15%rdg±5dgt
5000V（10%）直流	0.01MΩ~50.0GΩ	±3%rdg±5dgt
5000V（10%）直流	50.0GΩ~5.00 TΩ	±15%rdg±5dgt

【二】参数指标

型号	HZM-5K
名称	绝缘电阻表、5000V绝缘电阻表、5kV绝缘电阻表、5000V高压绝缘电阻测试仪、5000V绝缘电阻测试仪、5000V高压兆欧表
国标	GB50150-2006电气装置安装工程电气设备交接试验标准，第1.0.10条针对测试绝缘电阻是所采用兆欧表的电压等级规定
功能	绝缘电阻测量、极化指数及吸收比测量、交直流电压测量；环境温度；时钟功能；自动放电功能
绝缘电阻测量	试验电压（档位）	250V、500V、1000V、2500V、5000V
	档位切换方式	全自动换档
	短路电流	≥ 5mA（选型≥10mA、≥3.5mA、≥1.5mA）
	分辨率	0.01MΩ
	测量时间	1分钟 ~ 30分钟（与测量方式有关，可设置)

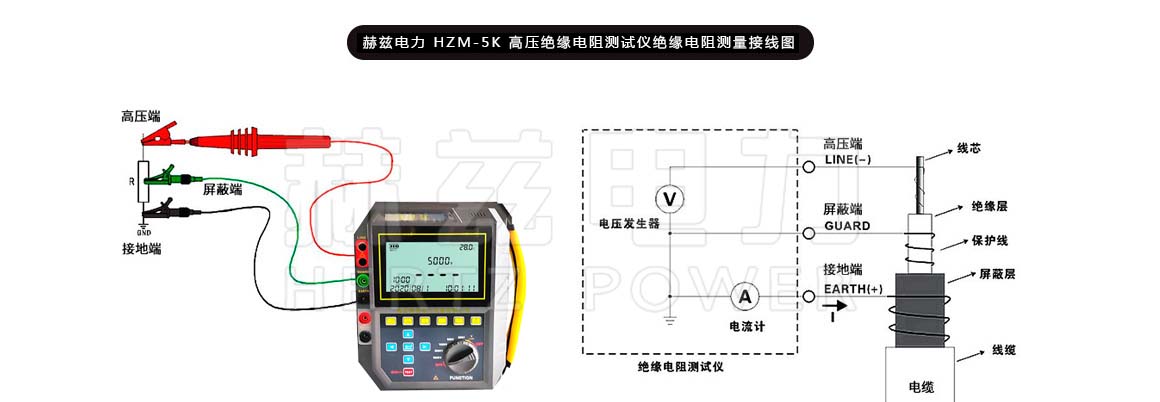

	接线端子说明	L 高压端：高压输出端，称为线路端，引至被测物的一端
		G 屏蔽端，用于三电极法测量绝缘材料或电缆的绝缘电阻，它接至电极保护环端
		E 接地端：接至被测物的地、零端。例如电机外壳金属、变压器铁芯、电缆屏蔽层
交直流电压测量	交流电压测量	0.01V~750V 精度：±2%rdg±3dgt/td>
	直流电压测量	0.01V~1000V 精度：±2%rdg±3dgt
	分辨率	0.01V

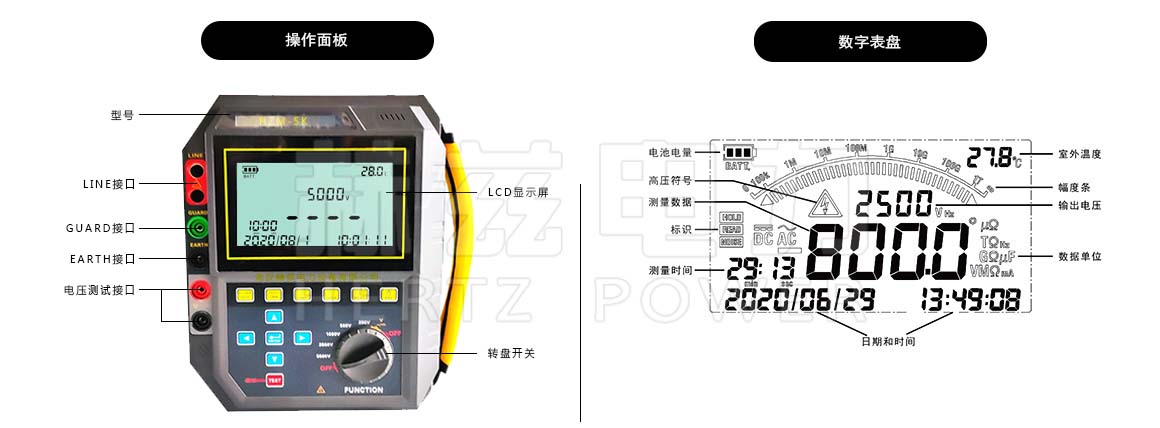

显示（LCD）	4位LCD，背光，显示域124mm×67mm
测量指示	LED闪烁指示，进度棒图指示
通讯接口	USB接口（存储数据可以上传电脑，保存打印）
电源	DC 14.8V（2200mAh可充锂电池，电池充满约16.8V）
绝缘性能	20MΩ以上
耐压性能	AC 3700V/rms（外壳前后两端之间）
电磁特性	IEC61326（EMC）
工作环境	温度：-10℃～40℃；湿度：80%rh以下

绝缘电阻测试仪功能 —— Features

1、测量电压等级：全自动五档设计，可设置电压档位：DC 250V、500V、1000V、2500V、5000V
2、绝缘电阻量程：0.01MΩ～5TΩ
3、输出短路电流：≥5mA
4、电器设备泄漏电流测量：具有极化指数（PI）和吸收比(DAR)功能
5、直流电压测量范围：0.01V～1000V
6、交流电压测量范围：0.01V～750V
7、自动放电：有
8、环境温度；有
9、时钟功能：有

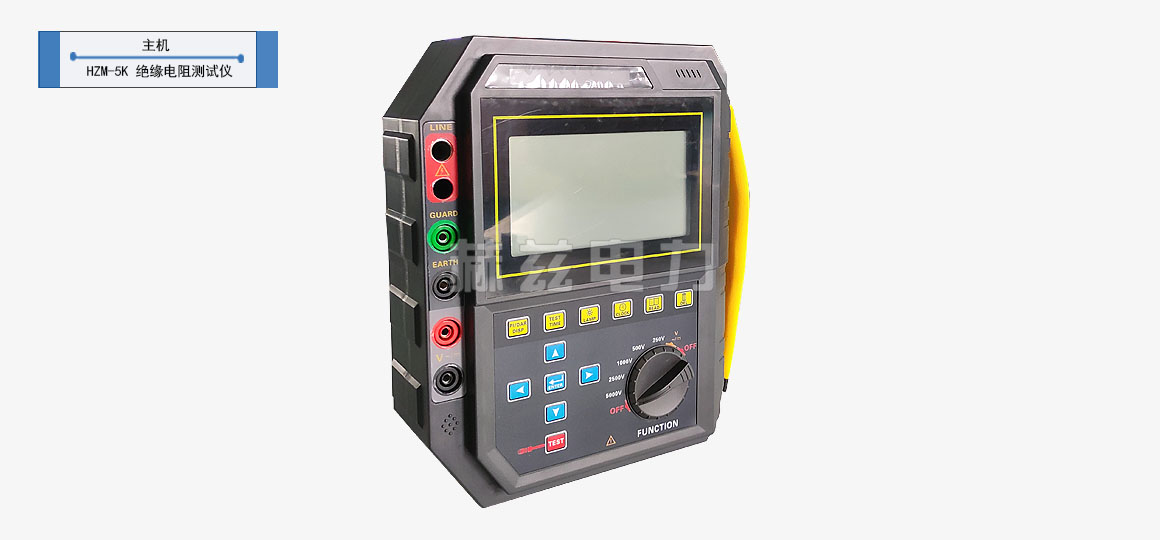

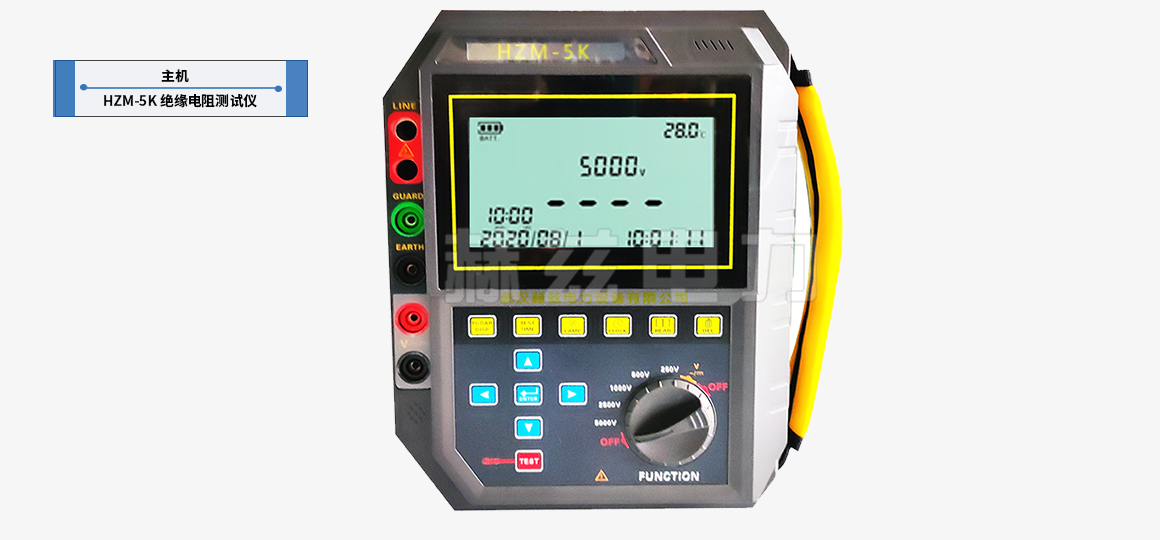

绝缘电阻测试仪图片 —— Photo

绝缘电阻测试仪

绝缘电阻测试仪(兆欧表)量程选择

型号	名称	电压等级	电压档位	测量范围	短路电流	吸收比、极化指数	说明	供电
HZ2500	绝缘电阻测试仪	100V/250V/500V/1000V/2500V	五档电压	0.01MΩ～200GΩ	≥2mA	有	数字大屏、手持式	DC：9V 1.5V电池6节-
HZM-5K	绝缘电阻测试仪	250V/500V/1000V/2500V/5000V		0.01MΩ～200GΩ	≥2mA			DC：9V 1.5V电池6节-
HZG-5K	高压绝缘电阻测试仪	250V/500V/1000V/2500V/5000V		0.01MΩ～5TΩ（自动放电）	≥5mA			DC：12V 充电电池
HZ-5K	绝缘电阻测试仪	100V/250V/500V/1000V/2500V/5000V	六档电压	0.01MΩ～1000GΩ	≥5mA	有	数字大屏、台式
HZ-10kV	绝缘电阻测试仪	250V/500V/1000V/2500V/5000V/10KV	六档电压	0.1MΩ～10TΩ	≥5mA	有	数字大屏、台式
GM-25kV	可调高压数字兆欧表	0.01 ~ 25kV	六档电压 + 电压可微调	0.01MΩ～2000GΩ	≥10mA	有	数字表头、台式	AC：220V —— DC：12V 充电电池
GM-20kV	可调高压数字兆欧表	0.01 ~ 20kV
GM-15kV	可调高压数字兆欧表	0.01 ~ 15kV
GM-10kV	可调高压数字兆欧表	0.01 ~ 10kV
GM-5kV	可调高压数字兆欧表	0.01 ~ 5kV
HZ2670	数字兆欧表	100V/250V/500V/1000V	固定四档电压	0～19990MΩ	＞1.6mA	——	数字表头、台式	AC：220V —— DC：12V 充电电池
HZ2671	高压兆欧表	500V/1000V/2000V/2500V
HZ2672	电子兆欧表	500V/1000V/2500V/5000V
HZ2678	水内冷发电机绝缘测试仪	2.5KV	——	5MΩ～10000MΩ	≥3mA	有	数字表头、台式	AC：220V

试验技术

相关产品

解决方案

输、变电运行和施工、交接试验及预防性试验设备

绝缘电阻测试仪说明书中详细介绍了绝缘电阻测试仪的使用方法、接线方法及仪器注意事项。阅读中遇到问题请联系我们。

说明书格式：PDF

绝缘电阻测试仪说明书
