直流电阻测试仪

HZ-10A

直流电阻测试仪又名直流电阻速测仪，变压器直流电阻测试仪，仪器测试精度高，操作简便，可实现变压器直阻的快速测量

产品咨询与技术支持： 15342214292
24小时产品销售热线： 15342214292
点击拨号

简介
参数
图片
功能
声明
说明书

 15342214292

说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，出厂严格质检，确保精度性能。凡购买赫兹电力厂家生产制造的产品，均开具13%增值税专用发票，免费提供技术指导、回检、委托第三方检测及维修等服务，并严格执行《电力工业设备购销合同》及《产品服务承诺书》，购买赫兹电力产品，品质有保证，请您放心购买！

直流电阻测试仪简介—— introduction

　　HZ系列直流电阻测试仪又名变压器直流电阻测试仪、直流低值电阻测试仪、接地导通测试仪，仪表采用微处理机技术，精密四线法测试，准确可靠。主要用于测量变压器绕阻电阻；接地导通电阻；电缆导线电阻；开关、接插件、继电器的接触电阻；金属铆接电阻；线圈、电动机、互感器绕阻电阻；金属构件之间联结电阻；电焊接点电阻；蓄电池并联连接电阻；以及导线长度测量计算等。仪表外壳采用防水保护箱，防撞、防摔、防水（防护等级IP65）坚固安全耐用，仪表还配有大容量可充电锂电池组，特别适合在户外工地使用。广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等。

　　仪表有自动测量及手动测量两种测量模式，自动测量模式仪表自动选择量程档位和测试电流，手动测量模式有7个量程档位选择，满足用户不同场合的要求。仪表具有75℃温度折算电阻计算功能，根据试品的温度、材质进行补偿折算。仪表还有自动放电功能，告警功能、时钟功能、自动关机功能等。

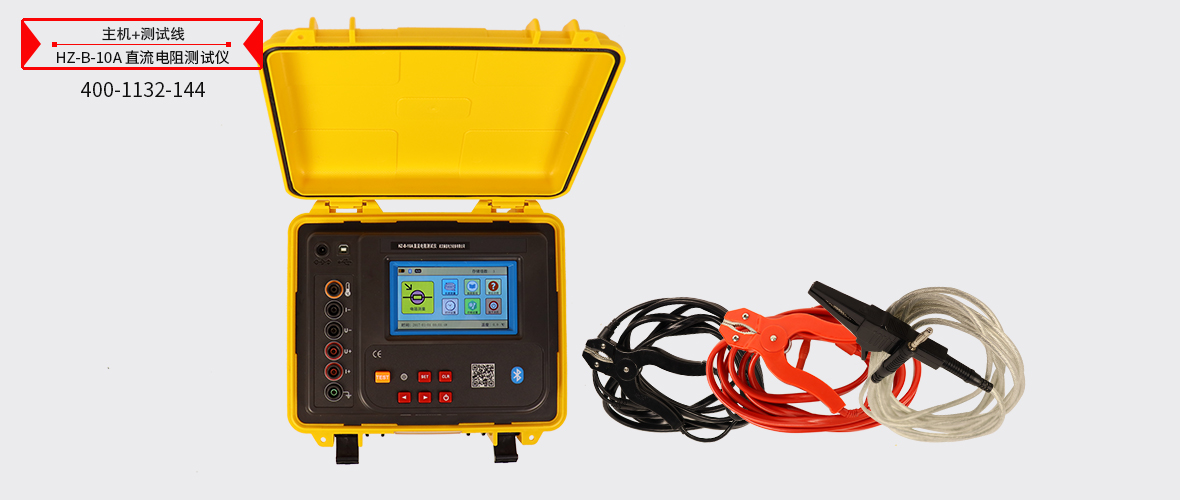

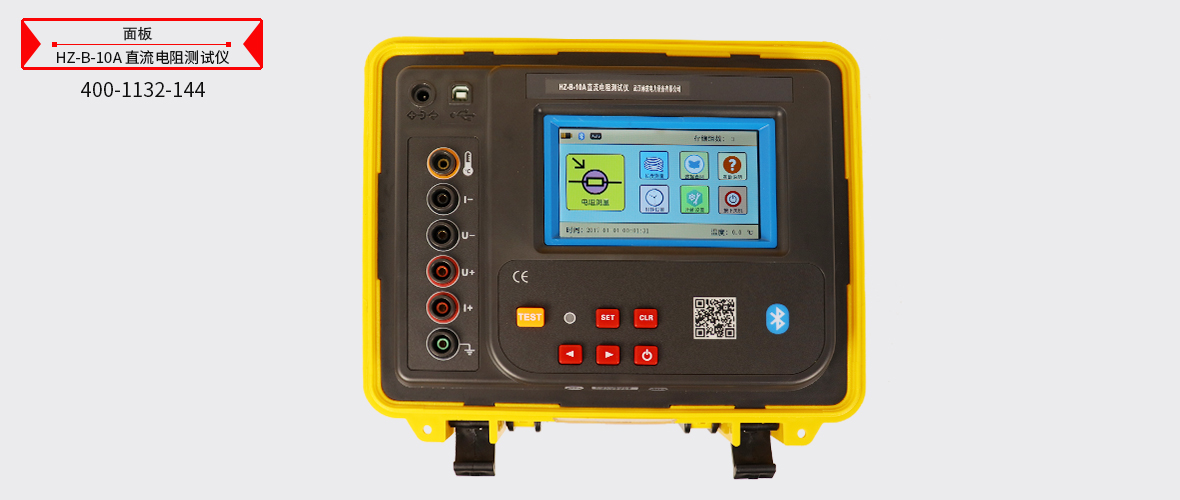

　　HZ系列直流电阻测试仪由主机、监控软件、测试线、充电器、USB通讯线等组成。仪表采用5寸全彩高清触摸屏，带背光调节功能，强光下清晰可见。仪表带有蓝牙通讯，安装APP后可在手机进行测试操作或查看测试结果，现场使用特别方便。仪表可存储600组数据，通过USB接口及监控软件与电脑连接，监控软件具有历史数据读取、查阅、保存、报表、打印等功能。

直流电阻测试仪参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

测量精度

测量范围及精度	测量范围	精度	分辨率	最大测试电流
	10.0uΩ～1000.0uΩ	±0.2%FS±1uΩ	0.1uΩ	10A
	1.000mΩ～100.000mΩ	±0.2%FS±5uΩ	1uΩ	10A
	100.00mΩ～1000.00mΩ	±0.2%FS±50uΩ	10uΩ	1A
	1.000Ω～10.000Ω	±0.2%FS±5mΩ	1mΩ	100mA
	10.00Ω～100.00Ω	±0.2%FS±0.5Ω	10mΩ	10mA
	100.0Ω～1000.0Ω	±0.2%FS±5Ω	0.1Ω	2mA
	1.00kΩ～50.00kΩ	±0.2%FS±0.5kΩ	0.01kΩ	1mA
注：上表误差范围基准条件：25℃±5℃，工作环境下最大误差0.5%FS±10dgt。（当被测电阻超出当前档位测试量程范围时，请更换档位到合适的范围）

技术规格

功能	用于测量变压器绕阻电阻；接地导通电阻；电缆导线电阻；开关、接插件、继电器的接触电阻；金属铆接电阻；线圈、电动机、互感器绕阻电阻；金属构件之间联结电阻；电焊接点电阻；蓄电池并联连接电阻；导线长度测量计算等。
测试方式	精密四线法，2路A/D同时检测
测试模式	自动、手动
电源	DC 7.4V 5200mAh 可充锂电池，电池充满约8.4V
量程	10.0uΩ～50.00KΩ
测试电流	10A、1A、100mA、10mA、2mA、1mA、自动
导线长度测试	L：≤99999m
标准导线长度	标准导线长度设置范围：1m～2000m
温度测量范围	-55℃～125℃
温度测量精度	±0.5℃
测量时间	采样AD速率 1秒/次
数据存储	600组(掉电或更换电池不会丢失数据)
告警设置	告警临界值设置范围：1mΩ～2500Ω，0Ω不启动告警功能，每次开机不启动告警功能
告警提示	测试值超过告警设定值时，蜂鸣器响声告警提示
测试指示	测试过程中蓝色TESTING灯闪烁
充电指示	充电时充电器上的指示灯亮红色，充满后亮绿色
数据保持	每次测试完后自动保持显示所测结果
背光调节	滑条拖动调节亮度
时钟功能	24小时制，显示时、分、秒
折算电阻计算	根据被测试品温度、材质进行折算。
放电功能	测试后自动放电，放电指示清晰，避免误操作
自动关机	设置自动关机后，无操作15分钟后自动关机
测试线	红黑各1条，长5m；温度传感器1条，长 1m

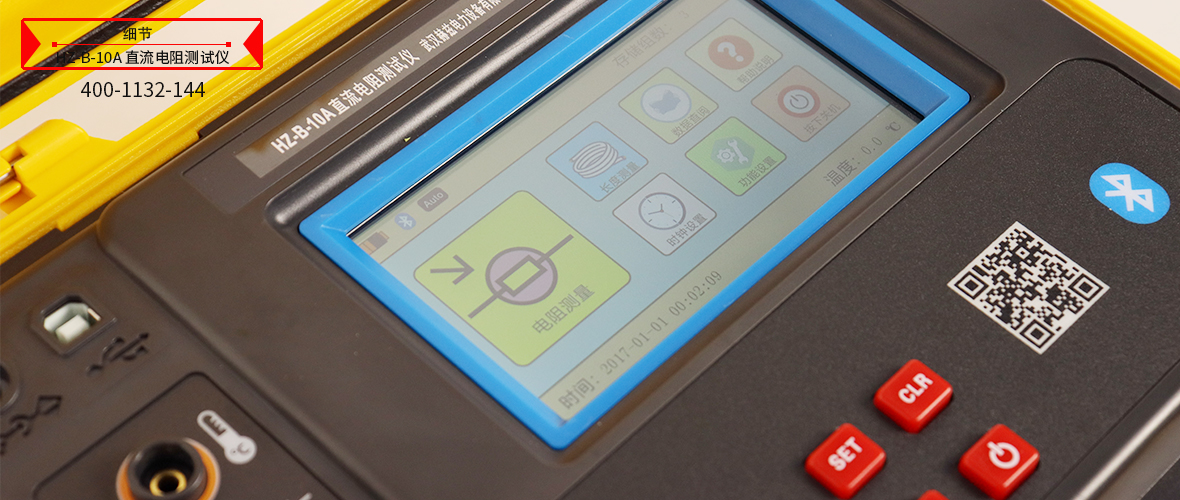

显示模式	5寸真彩液晶触摸屏，分辨率480×854
显示尺寸	62.1mm (W) × 110.4mm (H)
主机尺寸	280mm×260mm×160mm
质量	主机：约2360g（含电池），总质量：约4632g（含附件）
溢出显示	超量程溢出功能：数字999999超限显示
低电压指示	当电池电压降到DC 7.2V±0.1V时，电池电压电量显示红色，提醒仪表需及时充电
工作温湿度	-10℃～40℃；80%rh以下
存放温湿度	-10℃～60℃；70%rh以下
防护等级	IP65（合盖时）
USB接口	具有USB接口，软件监控，存储数据可以上传电脑
耐压	AC 3700V/rms(外壳与螺钉之间)
适合安规	IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》

直流电阻测试仪功能 —— Features

　　1、仪表由高速单片机控制，响应速度快，测量稳定，操作简便。

　　2、两种测量模式，自动测量模式：可根据负载自动选择测试电流。手动测量模式：有6档测试电流10A、1A、100mA、10mA、2mA、1mA可选。

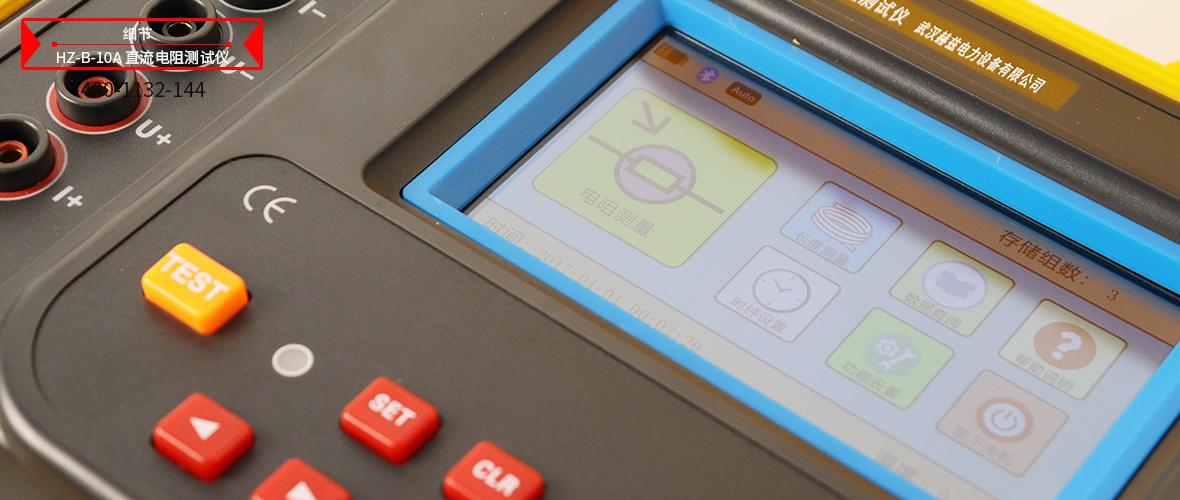

　　3、采用5寸真彩液晶触摸屏，分辨率高达480×854，强光下清晰可见，触屏/按键两用。

　　4、带有蓝牙通讯，安装APP后可在手机进行测试操作，或查看测试结果。

　　5、仪表具有USB接口及监控软件，可与计算机通讯。

　　6、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

　　7、具有放电功能，测试后自动放电，放电指示清晰，避免误操作。

　　8、具有折算电阻功能，对试品的温度材质进行补偿折算。

　　9、报警功能，可设置电阻报警值。

　　10、自动关机功能，设置自动关机后，无操作15分钟后自动关机
