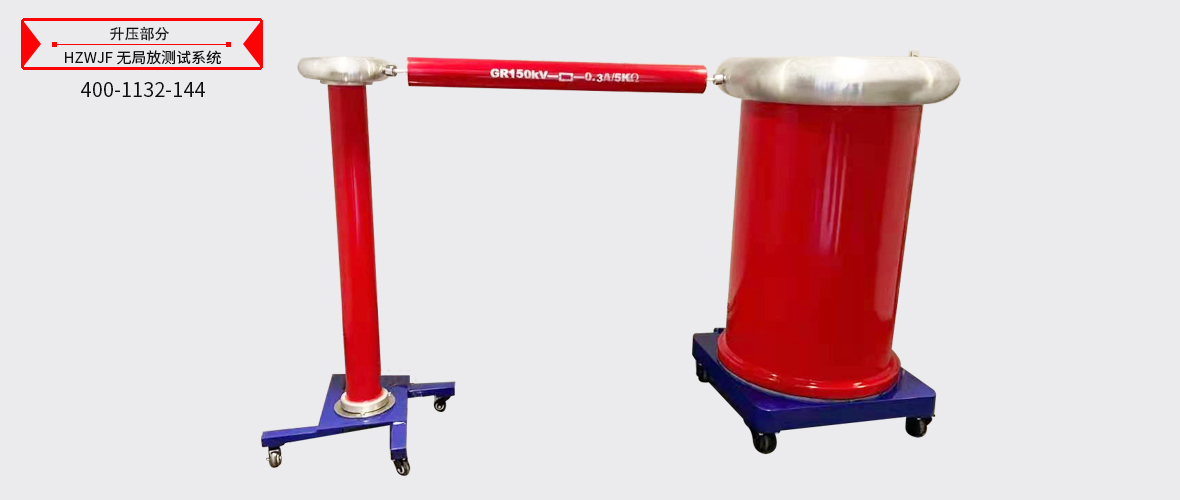

(一)、HZWJF -10/120工频无晕试验变压器
主要参数:
- 产品型号:HZWJF -10/120
- 额定容量:10kVA
- 高压额定电压:120 kV
- 低压额定电压:0.22kV
- 高压额定电流:0.83A
- 低压额定电流:45.5A
- 测量绕组电压:120V
- 相数:单相
- 联结组:II0
- 阻抗电压:≤10%
- 输出波形畸变率:≤3%
- 工频耐压水平:330kV/1min
- 局部放电量:额定电压下≤10PC
- 80%额定电压下≤5PC
- 允许运行时间:100%额定电压、100%额定电流下运行1分钟;2/3额定电压、
- 2/3额定电流下连续运行
- 冷却方式:油浸自冷
- 结构形式:绝缘外壳环氧玻璃丝绕制,可移动。
(二)、OWF-120kV/0.001无局部放电耦合电容器
序号 |
型 号 |
额定电压kV |
额定电容pF |
外形尺寸 φ×H(mm) |
重量kg |
1 |
OWF60-0.001 |
60 |
1000 |
160×740 |
13 |
2 |
OWF120-0.0005 |
120 |
500 |
160×900 |
28 |
3 |
OWF100-0.001 |
100 |
1000 |
160×900 |
28 |
4 |
OWF120-0.001 |
120 |
1000 |
160×900 |
28 |
5 |
OWF150-0.002 |
150 |
600 |
160×1300 |
29 |
6 |
OWF250-0.0005 |
250 |
500 |
160×2000 |
32 |
主要技术性能:
- 电容器在额定电压UN下可连续运行1小时。
- 电容器电容量偏差范围:-5─+10%CN 。
- 电容器介质损耗角正切值:在20℃N,0.9─1.1UN下不大于0.002。
- 电容器短时工频耐压值为1.1UN 。
- 电容器在标称值100%电压下的局部放电量:≤5PC
根据用户不同要求,外形尺寸可能有变化,表中尺寸仅供参考。
使用环境条件:
- 使用地区海拔高度不超过1000m,环境空气温度范围为-25─+45℃。
- 产品使用时,其环境空气相对湿度应不大于80%。
(三)、GR-120/0.1工频保护电阻
- 额定频率:50 Hz
- 额定电压:120 kV
- 标称电阻:7.5 kΩ
- 局部放电量:额定电压下<10 PC
- 80%额定电压下≤5 PC
- 允许运行时间:同变压器
- 结构形式:采用镍鉻丝缠绕在环氧管上,两端用连接管与变压器、分压器相连。
(四)、AC-2010工频高电压试验控制台(带10KVA电动调压器)
- 操作装置功能:
- 设有过电流保护;
- 设有测量绕组电压表,电容分压器测量电压表(数字式三位半),变压器一次绕组电流表、电压表、二次绕组电流表等;
- 采用电机驱动调压器调压,并具有上下保护和零压分闸保护功能;
- 设有声警告;
- 设有零压合闸、试品击穿自动回零功能;
- 设有耐压计时元件,到耐压时间时调压器将自动降至零位;
- 电源为220V控制。
(五)、LB-10电源滤波器
主要技术参数:
- 工作电压: 0 ~ 250V
- 额定电流: 45A
- 额定容量: 10KVA
- 频 率: 50Hz
- 衰减特性: 10KHz ~ 100KHz ≥ 60 dB
- 100KHz ~300KHz ≥ 60 dB
- 局部放电水平: 额定电压下 Q≤ 3 PC
(六)、HZJF-2006数字式局部放电检测仪(集成在控制台内)
可测试品的电容量范围6PF~250µF。
表一、检测灵敏度及输入单元允许电流值。
输入单 元序号 |
调谐电容范围 |
灵敏度(PC) (不平衡电路) |
允许电流有效值 |
不平衡电路 |
平衡电路 |
1 |
0~25~100PF |
0.02 |
30mA |
0.25A |
2 |
25~100~400PF |
0.04 |
50mA |
0.5A |
3 |
100~400~1500PF |
0.06 |
120mA |
1A |
4 |
400~1500~6000PF |
0.1 |
0.25A |
2A |
5 |
1500~6000~25000PF |
0.2 |
0.5A |
4A |
6 |
0.006~0.025~0.1μF |
0.3 |
1A |
8A |
7 |
0.025~0.1~0.4μF |
0.5 |
2A |
15A |
8 |
0.1~0.4~1.5μF |
1 |
4A |
30A |
9 |
0.4~1.5~6.0μF |
1.5 |
8A |
60A |
10 |
1.5~6.0~25μF |
2.5 |
15A |
120A |
11 |
6.0~25~60μF |
5 |
25A |
200A |
12 |
25~60~250μF |
10 |
50A |
300A |
7R |
电阻 |
0.5 |
2A |
15A |
显示工作方式:
显示方法:椭圆——正弦——直线。
工作方式:分连续、单次显示工作方式。
触发同步方式:
分内外触发方式,内触发为仪器电源同步触发,频率50Hz;外触发为同步试验电源工作频率,10~1000Hz内任意频率。
外触发同步信号输入电压:5~50V,输入功率<1伏安。
信号相位判定:
椭圆显示为极坐标方式,正弦显示为正弦波方式,其显示图形的起点为试验电源的零点,其显示图形的长度为试验电源的一个周期,外触发同步方式下系统准确真实地显示了的试验电源的周期、相位。
时间窗:
系统模拟时间窗,相位大小任意选择,可动态放大显示时间窗,两个时间窗可分别或同时开。
滤波频带:
系统采用传统的带通滤波方式,3dB低频端频率fL:分10、20、40KHZ档,3dB高频端频率fH分 80、200、300KHZ档,fL和fH可灵活任意组成各种滤波通带。
信号放大器:增益调节:
分增益粗调和增益细调,增益粗调分6档,档间增益差20dB放大器正负极性响应不对称性:<1dB。
局放信号测量:
所见即所得方式,可在连续、单次、放大等显示工作方式下测量局放信号,误差±5%(以满刻度计)。
结构数字处理设备:标准配置为工控机。
(七)、JZF-9 校正脉冲信号发生器
- 输出电荷量档位:5 PC、50PC、500PC
- 极性:正负交替
- 重复频率:1.2KHz
- 频率变化范围: >±100Hz
- 脉冲上升沿时间:<100ns
- 脉冲下降沿时间: >100us
- 注入电容:10PF,100PF
- 电容误差 Ec≤±4%
- 方波电压幅度误差 Eu≤±4%(50PC档位)
- 校正电荷误差 Eq=(Eu2+Ec2)1/2 ≤±5%
- 尺寸:160×125×50mm3
- 重量:0.5kg
- 电池:6F22 9V
