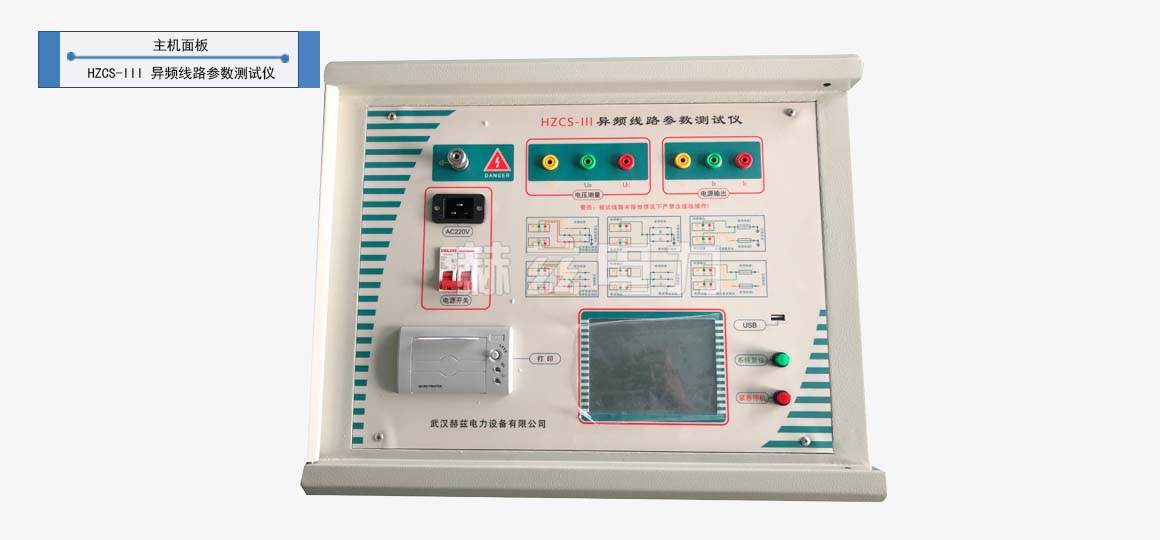

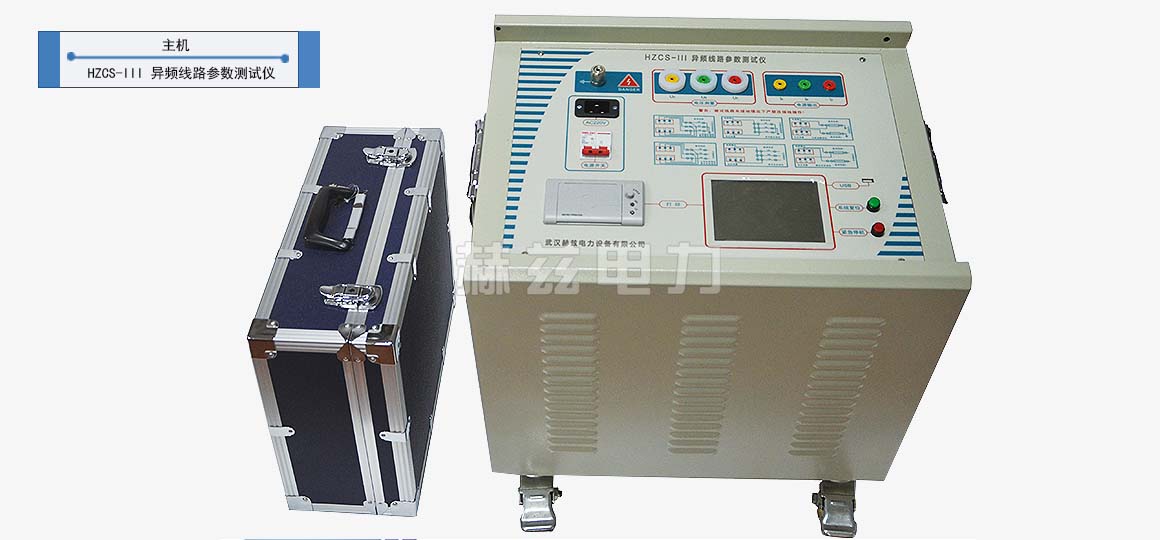

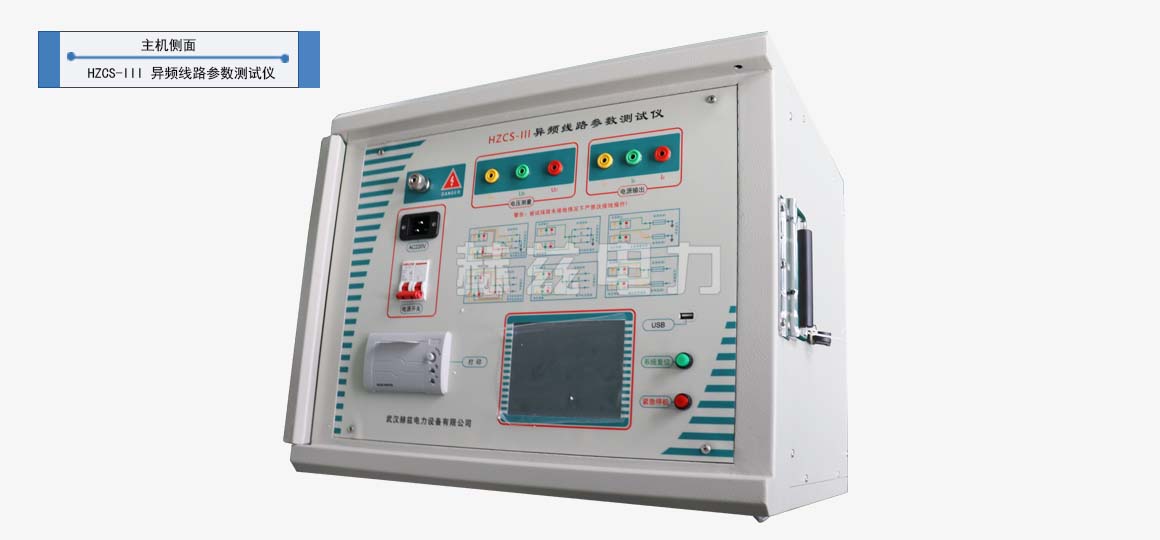

线路异频参数测试仪

HZCS-III

线路异频参数测试仪满足《110千伏及以上送变电基本建设工程启动验收规程》、DL/T559-94《220-500kV电网继电保护装置运行整定规程》、《GB50150-2006》的规定要求。

产品咨询与技术支持： 15342214292
24小时产品销售热线： 15342214292
点击拨号

简介
参数
图片
功能
声明
说明书

 15342214292

说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，出厂严格质检，确保精度性能。凡购买赫兹电力厂家生产制造的产品，均开具13%增值税专用发票，免费提供技术指导、回检、委托第三方检测及维修等服务，并严格执行《电力工业设备购销合同》及《产品服务承诺书》，购买赫兹电力产品，品质有保证，请您放心购买！

线路异频参数测试仪简介—— introduction

新建高压输电线路在投入运行之前，除了检查线路绝缘情况、核对相位外，还应测量各种工频参数值，作为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作的实际依据。一般应测的参数有直流电阻R、正序阻抗Z1、零序阻抗Z0、正序电容C1和零序电容C0、相间电容C12 。
对于同杆架设的多回路或距离较近、平行段较长的线路、还需测量耦合电容Cm和互感阻抗Zm。
测量参数前，需要记录线路的有关设计资料如线路名称、电压等级、线路长度、杆塔型式、导线型号和截面等，并根据这些资料和现场情况作出测试方案。
在传统的输电线路工频参数测试中，采用三相自耦变和大容量隔离变压器提供测试电源，通过电力计量用的CT和PT作电信号变换，最后用指针式的高精度电压表、电流表、功率表测量各个电参数，最后计算得到输电线路工频参数测试结果。使整套试验设备体积大、重量大，需要吊车配合工作，十分不利于现场测量，而且由于测试电源为工频电源，极易与耦合的工频干扰信号混频，带来很大的测量误差，需要大幅度提高信噪比，这对电源的容量和体积又进一步提高。
本仪器能够准确测量各种高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设的工频参数（正序电容、零序电容、正序阻抗、零序阻抗、互感和耦合电容、相间电容等）。
仪器满足《110千伏及以上送变电基本建设工程启动验收规程》、DL/T559-94《220-500kV电网继电保护装置运行整定规程》、《GB50150-2006》的规定要求。
仪器采用一体化结构，内置变频电源模块，可变频调压输出电源。采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。

线路异频参数测试仪参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

1、准确测量各种高压输电线线路的正序电容、零序电容、正序阻抗、零序阻抗、互感和耦合电容、相间电容等。

输入电源	三相AC380V±10%，50Hz
输出最大电压	AC 200V 精度：1%
输出最大电流	5A
输出信号频率	42.5Hz/57.5Hz；45Hz/55Hz；47.5Hz/52.5Hz；50Hz/50Hz
测量范围	正序电容零序电容耦合电容	正序阻抗零序阻抗互感电抗	阻抗角
测量范围	0.1～50μF	0.5～400Ω	0～360°
测量分辨率	0.01μF	0.01Ω	0.01°
测量准确度	0.1μF～1μF时 ±3%±0.05μF 1μF～50μF时±1.5%±0.03μF	0.5Ω～1Ω时±3%±0.05Ω 01Ω～400Ω时±3%±0.03Ω	±0.2°（电压>1.0V） ±0.3°（电压>0.2～1.0V）
外形尺寸	535 mm×435 mm×360mm（不含轮子）；重量：61kg
抗干扰参数	干扰电压：接入仪器测试电源后的纵向感应电压＜350V；干扰电流：线路首末两端短接接地时＜40A；能在仪器输出信号与干扰信号比为1:10的条件下稳定准确完成测试。
使用环境	环境温度：- 15℃ ～ +40℃ 相对湿度：＜90%

2、本仪器中的测量结果说明：
正序阻抗：已经折算成每相每千米的正序参数。
零序阻抗：已经折算成每相每千米的零序参数。
正序电容：已经折算成每相每千米线路对地的正序参数。
零序电容：已经折算成每相每千米的平均对地零序参数。
耦合电容：实际测量值，没有折算
互感阻抗：实际测量值，没有折算
相间电容：实际测量值，没有折算。
线地电容：实际测量值，没有折算。
线地阻抗：实际测量值，没有折算。

线路异频参数测试仪功能 —— Features

● 快速准确的完成线路的正序电容、零序电容、正序阻抗、零序阻抗等参数测量，同时还可以测量线路间的互感电抗、耦合电容、相间电容测量；
● 抗干扰能力强，能在异频信号与工频信号比为1:10的条件下准确测量；

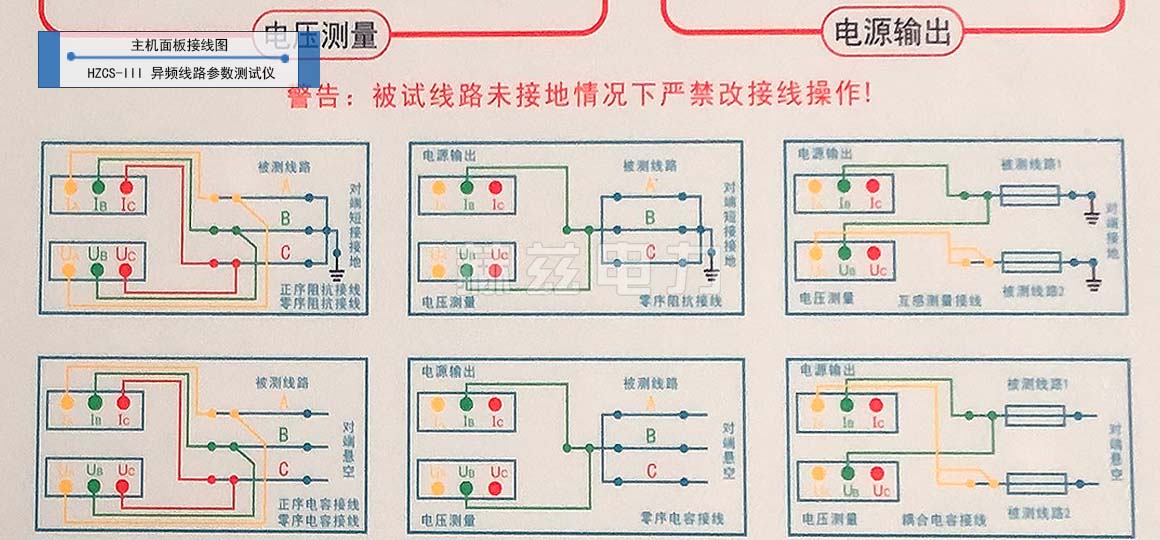

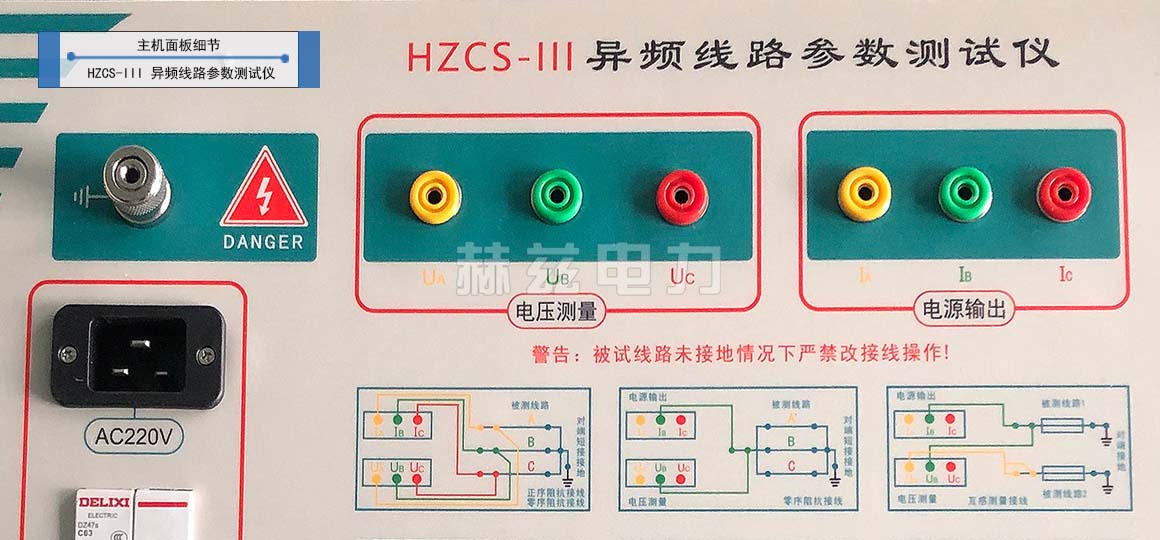

● 外部接线简单，仅需一次接入被测线路的引线线就可以完成全部的线路参数测量；彻底解决现有测试手段存在的测试接线倒换繁琐、干扰、稳定度、精度等方面的问题。
● 仪器以高速单片机为内核，实现测试电源、仪表、计算模型一体化，将一卡车的设备浓缩为一台仪器。
● 仪器采用320*240大屏幕点阵液晶显示，进口旋转鼠标操作，嵌入式汉字微型打印机打印结果；
● 仪器测试过程快捷，仪器自动完成测试，一分钟完成一个序参数的测量，试验时间缩短，20分钟内可完成传统方法1天的工作量；
● 测量精度高，三组异频电源42.5Hz/57.5Hz 45Hz/55Hz 47.5Hz/52.5Hz；一组工频电源50.0Hz/50.0Hz；可供选择，轻松分离工频及杂波干扰，有效地实现小信号的高精度测量。
