油浸式试验变压器（交直两用）简介—— introduction

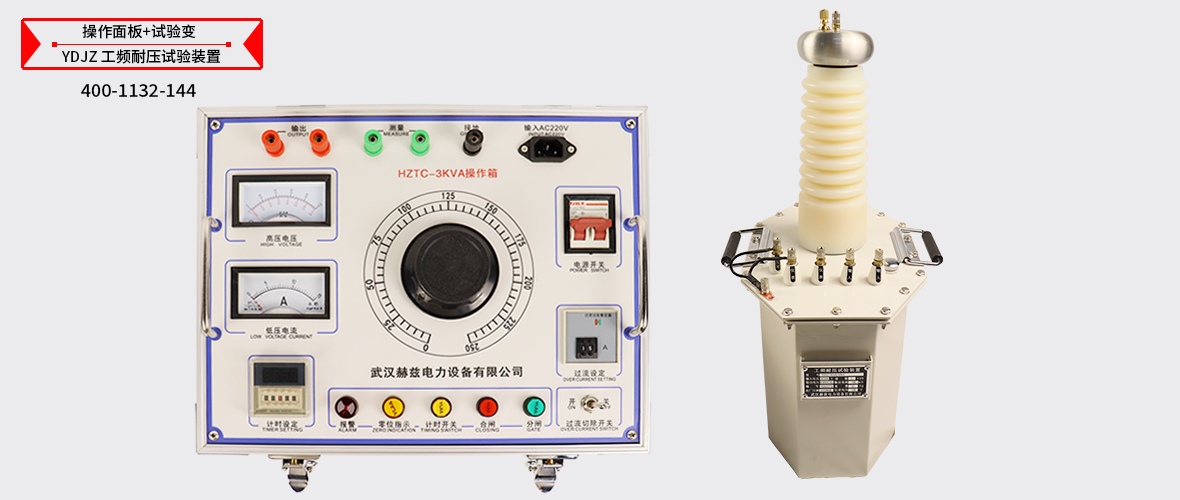

油浸式试验变压器用于电气设备工频高压试验，绝缘材料工频高压或直流高压下的绝缘强度试验。高压油浸式试验变压器与控制箱（台）称为工频耐压试验装置。

【别名】：油浸式试验变压器、油浸式高压试验变压器、交流油浸式试验变压器、交直流油浸式试验变压器、串级式试验变压器、油浸式轻型高压试验变压器、高压试验变压器、工频高压试验变压器、高压试验设备

【型号】：油浸式高压试验变压器有两种不同的规格：YDJ（交流油浸式试验变压器）或YDZ（交直流油浸式试验变压器）。

【定制】：可按需定制油浸式试验变压器，电压10kV~300kV，容量：3kVA~300kVA

【特点】：武汉赫兹电力设备有限公司根据《DL/T848.2-2004高压试验装置通用技术条件-第2部分：工频高压试验装置》的试验标准，专门研制生产的新型油浸式试验变压器，具有体积小、重量轻、结构紧凑、功能全、通用性强和使用简单、方便等特点，并广泛适用于电力系统、工矿企业、科研部门、发电检修部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。

油浸式试验变压器（交直两用）参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

型号	输入电压	输出电压	低压电流	高压电流	外形尺寸(mm)	重量(kg)
3/50	AC200V	50kV	15A	60mA	320×240×620	40
5/50			25A	100mA	360×255×650	54
10/50			50A	200mA	410×285×750	72
15/50	AC400V		37.5A	300mA	440×290×760	93
20/50			50A	400mA	450×300×770	110
30/50			75A	600mA	480×320×800	180
50/50			125A	1000mA	550×350×840	244
5/100	AC200V	100kV	25A	50mA	460×350×1100	95
10/100	AC200V		50A	100mA	490×350×1120	116
15/100	AC400V		37.5A	150mA	510×380×1180	160
20/100			50A	200mA	530×400×1200	182
30/100			75A	300mA	560×430×1250	205
50/100			125A	500mA	580×480×1350	225
15/150		150kV	37.5A	100mA	630×500×1650	235
20/150			50A	133mA	640×510×1680	240
30/150			75A	200mA	650×540×1710	255
50/150			125A	333mA	660×550×1750	285
20/200		200kV	50A	100mA	740×670×2100	300
30/200			75A	150mA	750×680×2200	350
50/200			125A	250mA	800×700×2250	420

油浸式试验变压器（交直两用）功能 —— Features

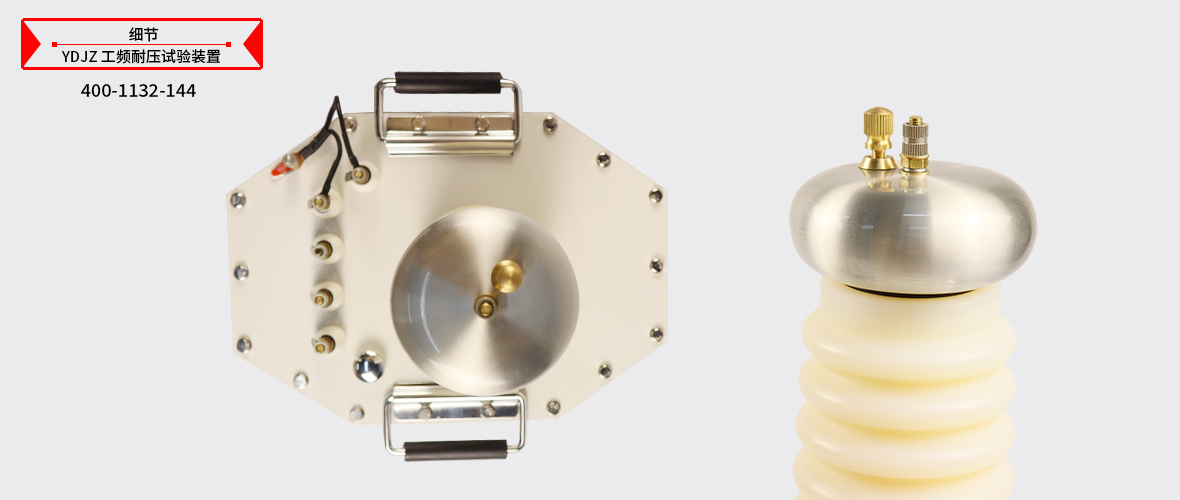

1、产品采用一次压制而成高压套管
2、套管与油桶之间完全隔离加上所有连接部分采用进口耐油O型密封圈密封，彻底解决了常见的变压器漏油的问题
3、睡式铁芯设计,有效提高产品的抗震性
4、所有产品出厂前进行24小时倒置试验,检验试验变压器漏油的问题
5、所有产品均可通过1.1倍感应耐压试验
6、绝缘油采用无色透明克拉玛依原装油
7、高低压线采用高强度聚酯、无氧铜杆漆包线
8、铁芯采用全新武钢二硅冷轧硅钢卷片
