电缆交流耐压试验装置（电缆耐压试验）

HZBP

电缆交流耐压试验装置技术说明：HZBP电缆交流耐压试验装置，采用了调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。

产品咨询与技术支持： 15342214292
24小时产品销售热线： 15342214292
点击拨号

简介
参数
图片
功能
声明
说明书

 15342214292

说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，出厂严格质检，确保精度性能。凡购买赫兹电力厂家生产制造的产品，均开具13%增值税专用发票，免费提供技术指导、回检、委托第三方检测及维修等服务，并严格执行《电力工业设备购销合同》及《产品服务承诺书》，购买赫兹电力产品，品质有保证，请您放心购买！

电缆交流耐压试验装置（电缆耐压试验）简介—— introduction

电缆交流耐压试验装置

电缆交流耐压试验装置英文名称：Cable Resonance Test System

电缆串联谐振技术原理：HZBP电缆交流耐压试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20～300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在最小重量下确保测试仪稳定和安全。

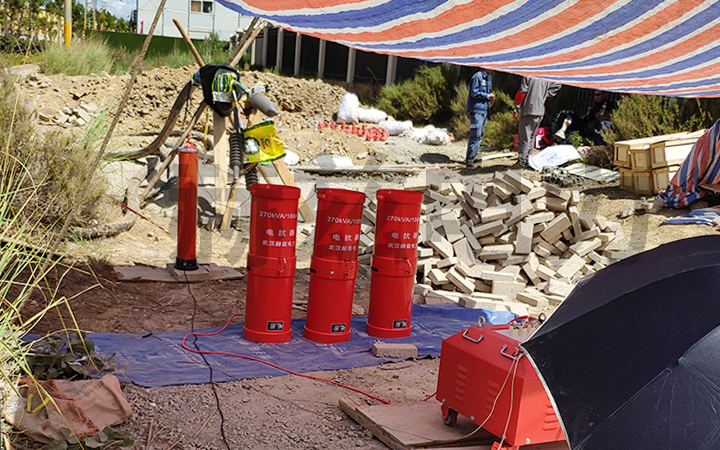

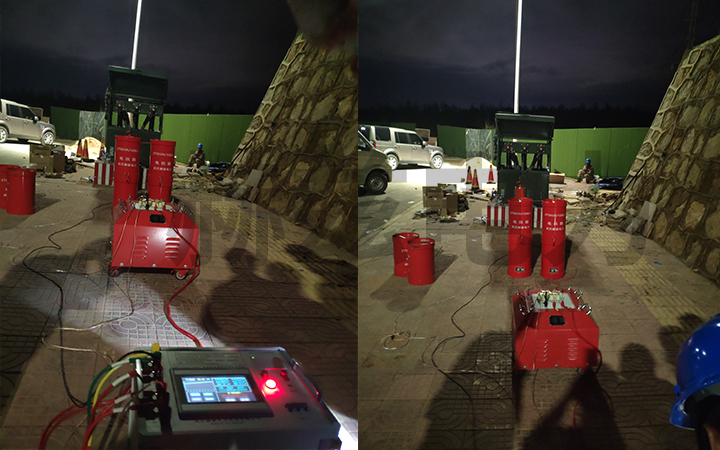

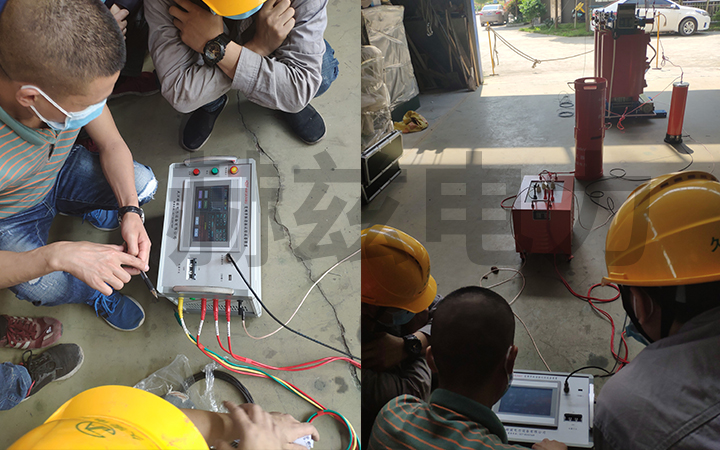

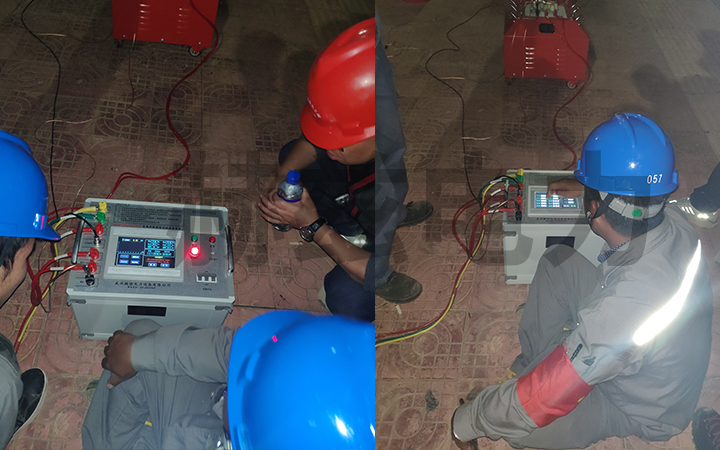

电缆串联谐振装置构成：HZBP电缆交流耐压试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成

系统配制

串联谐振试验装置配制

电缆交流耐压试验装置（电缆耐压试验）参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

额定输出电压	0～220kV(AC有效值)及以下
输出频率	30～300Hz
谐振电压波形	纯正弦波，波形畸变率≤1.0%
满负载工作时间	连续工作时间60min
系统品质因素	最大负载下 >= 20
频率调节细度	0.1Hz
不稳定度	<= 0.01%
工作电源	单相220V或三相380V±10%，工频50Hz±5%

35kV及以下电缆耐压装置配置表

型号名称	控制箱	电抗器(干式)	励磁变(干式)	分压器	适用范围
HZBP-44/22	2.5kW	1A/22kV二台	2.5kVA/1kV	25kV	10kV电缆≤1km
HZBP-88/22	4kW	2A/22kV二台	4kVA/1kV	25kV	10kV电缆≤2km
HZBP-132/22	6kW	2A/22kV三台	6kVA/1/3kV	60kV	10kV电缆≤3km 、35kV电缆≤1km
HZBP-176/22	7.5kW	2A/22kV四台	7.5kVA/1/3kV	60kV	10kV电缆≤4km 、35kV电缆≤1km
HZBP-264/22	10kW	2A/22kV六台	10kVA/1/3kV	60kV	10kV电缆≤6km 、35kV电缆≤2km
HZBP-330/22	15kW	2.5A/22kV六台	15kVA/1/3kV	100kV	10kV电缆≤8km 、35kV电缆≤2km
HZBP-640/32	25kW	2.5A/32kV八台	25kVA/1/3/5kV	200kV	10kV电缆≤10km、35kV电缆≤4km、110kV电缆≤1km

110kV及以下电缆耐压装置配置表

型号名称	控制柜	电抗器(油浸式)	励磁变(油浸式)	分压器	适用范围
HZBP-1300/130	50kW	5A/130kV二台	50kVA/3/5kV	150kV	35kV电缆≤2km、110kV电缆≤2km
HZBP-2600/130	100kW	5A/130kV四台	100kVA/3/5/10kV	220kV	35kV电缆≤3km、110kV电缆≤3km、220kV电缆≤1.5km
HZBP-3200/220	160kW	4A/220kV四台	160kVA/5/10kV	160kV	110kV电缆≤5km 、220kV电缆≤3km
HZBP-6400/220	320kW	8A/220kV四台	320kVA/5/10kV	320kV	110kV电缆≤10km、220kV电缆≤5km、500kV电缆≤1km

电缆交流耐压试验装置（电缆耐压试验）功能 —— Features

1、35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置体积小，重量轻，便携式电缆耐压试验系统由此而诞生
2、本系统要求单个人能现场搬动的部件重量不超过30kg，要求两个人能现场搬动的部件重量不超过60kg，适合现场搬运
3、电源采用220V单相电源或380V单电源，方便现场取电
4、电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求
5、110kV及以上电压等级电缆耐压试验采用油浸式电抗器，在单体重量超过100kg时，可选配我公司专用小型电动吊车
