交流耐压谐振装置产品介绍

交流耐压谐振装置是一种能够将交流电能转化为谐振电能的装置。它利用交流电能的谐振特性，将交流电能转化为谐振电能后，通过谐振电能的传导，将谐振电能传递给负载。这种装置能够有效地减少交流电能的损耗，提高交流电能的利用率。 随着研究的进展，越来越多的研究发现直流（DC）试验对交联聚乙烯（XLPE）电缆有不同程度的损坏。一些研究指出，XLPE具有储存双极残余电荷的能力，如果在直流测试后这些电荷没有有效释放，则在残余直流电压上加上交流电压峰值可能会导致电缆损坏。中国一些机构认为，在交联聚乙烯绝缘电缆的直流耐压试验中，由于空间电荷效应，绝缘中的实际电场强度可以比电缆绝缘的工作电场强度高11倍。即使交联聚乙烯绝缘电缆在直流耐压试验期间未发生故障，仍可能对绝缘造成严重损坏。此外，由于直流电压施加的电场强度分布不同于运行条件下的交流电压，因此直流测试无法真实模拟过电压情况，并有效地发现电缆及其连接器本身以及施工技术中的缺陷。因此，使用非直流方法测试XLPE电缆的耐压变得越来越流行。同时，定期对各种类型的大型变压器、发电厂和水轮发电机进行交流耐压试验。这些设备需要大型测试设备，通常购买成本很高。

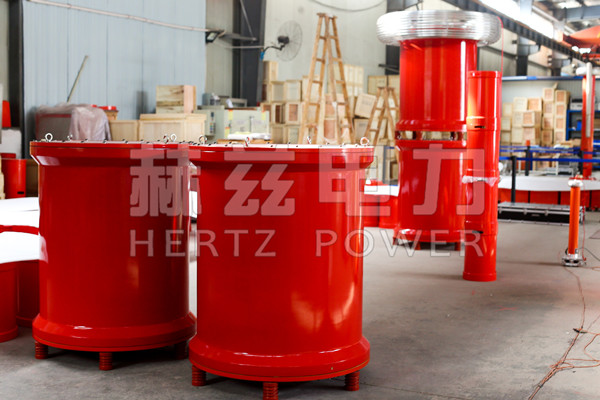

交流耐压谐振装置用于10kV、35kV、110kV交叉橡胶电力电缆、66kV、110kV、220kV组合仪表（GIS）变频交流耐压试验、水电和火电机组或变压器等高频交流耐压试验。其基本原理是，可调（30-300Hz）串联谐振试验设备具有被测产品电容谐振产生交流试验电压的能力。由于电缆电容器容量大，使用传统的高频试验变压器非常繁琐，体积大，很难在现场获得工作电源。因此，一般采用串联谐振交流耐压试验设备。它的输入功率可以显著减轻重量，使其易于使用和运输。起初，大多数公司使用可调型串联谐振设备（50Hz），但它存在自动化程度低、噪声级高等缺点。因此，现在大多数公司使用变频谐振，它可以获得更高的品质因数（Q值），并具有自动调谐、多重保护和低噪声级等优点。
