串联谐振成套装置的组成部分和使用注意事项

串联谐振成套装置由变频电源、励磁变压器（也称励磁变压器）、电抗器和电容分压器组成。试品与电抗器的电容形成串联谐振连接方式；分压器与试品并联，测量试品上的谐振电压，提供过电压保护信号；调频功率输出通过励磁变压器耦合到串联谐振电路，以提供串联谐振的励磁功率。 串联谐振成套装置适用于10kV、35kV等电缆的交流耐压试验。变频串联谐振耐压试验是利用电抗器的电感和被测对象的电容实现电容谐振，从而在被测对象上获得高电压和大电流。广泛应用于电力、冶金、石油、化工等行业，适用于大容量、高压容性试验对象的交接和预防性试验。
串联谐振成套装置采用多级叠加法。多个反应器可以并联或串联使用。分压器可用于测量试验电压，也可作为小电容试验对象的补偿电容，使谐振频率能完成30~300Hz范围内各种电气设备的交流耐压试验。变频串联谐振的基本原理是使用可调（30-300Hz）串联谐振测试设备与被测对象的电容器谐振，产生交流测试电压。

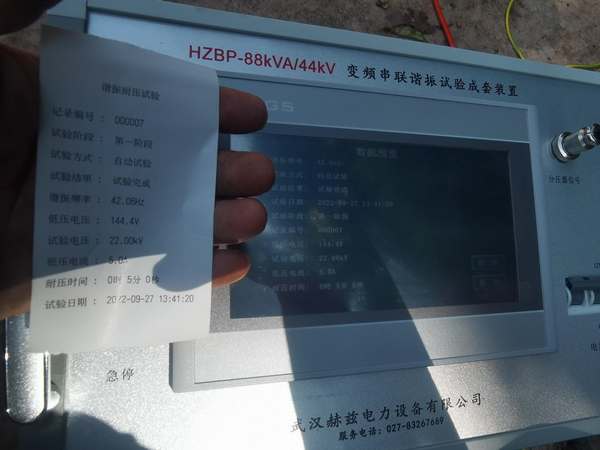

串联谐振耐压成套装置的工作原理：
利用串联谐振原理，用励磁变压器励磁串联谐振电路，调节变频控制器的输出频率，使回路电感L与试品C串联谐振。谐振电压是施加在测试对象上的电压。
技术指标：
输出试验电压：0~1000kV AC有效值
输出测试电流：1~10A AC RMS
输出频率：20～300Hz
谐振电压波形：正弦波，波形畸变率：<1%
试品类型：各种电力变压器、电力电缆、发电机、GIS等设备。
工作制度：满功率输出下连续工作30分钟
质量系数：20~80，取决于不同的负载条件
输入工作电源：220V，50Hz
环境温度：0℃~+40℃
相对湿度：<95%RH，无冷凝
海拔：2000m以下
使用串联谐振的注意事项：
为了避免触电或人身伤害，以及避免损坏仪器或测试对象和设备，请在使用仪器前仔细阅读本说明书，并严格按照“安全操作规程”操作。
安全操作规程
1.试验前，检查仪器是否完好，所有连接线是否完好，电源输出和信号采样电缆连接牢固、畅通。
2.测试前，确保接线正确，尤其是地线回路，必须安全接地。
3.试验期间，试验现场应划分为安全区域，并由专人看守，以防止未经授权的人员接近。
4.在测试过程中，不允许突然切断系统电源。只有在测试过程中才能切断电源。
5.当主机发生故障时，请勿拆卸机箱进行维护，否则后果自负。
6.请勿在高温、高湿、易燃、易爆和强磁场中储存和使用仪器。
7.维护时，请使用湿布和中性清洁剂清洁仪表外壳。不要使用研磨剂和溶剂。
