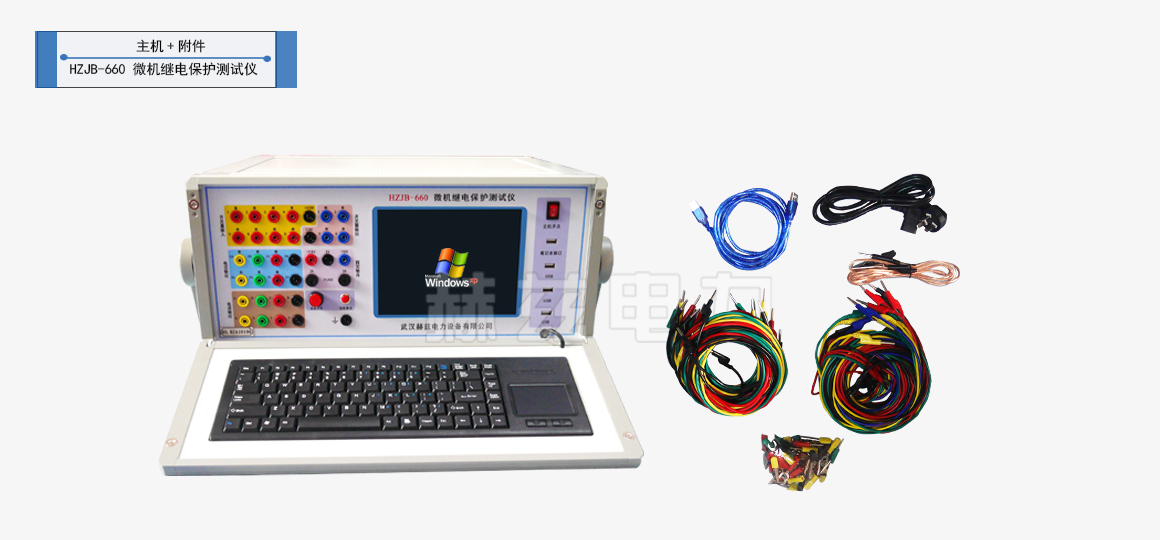

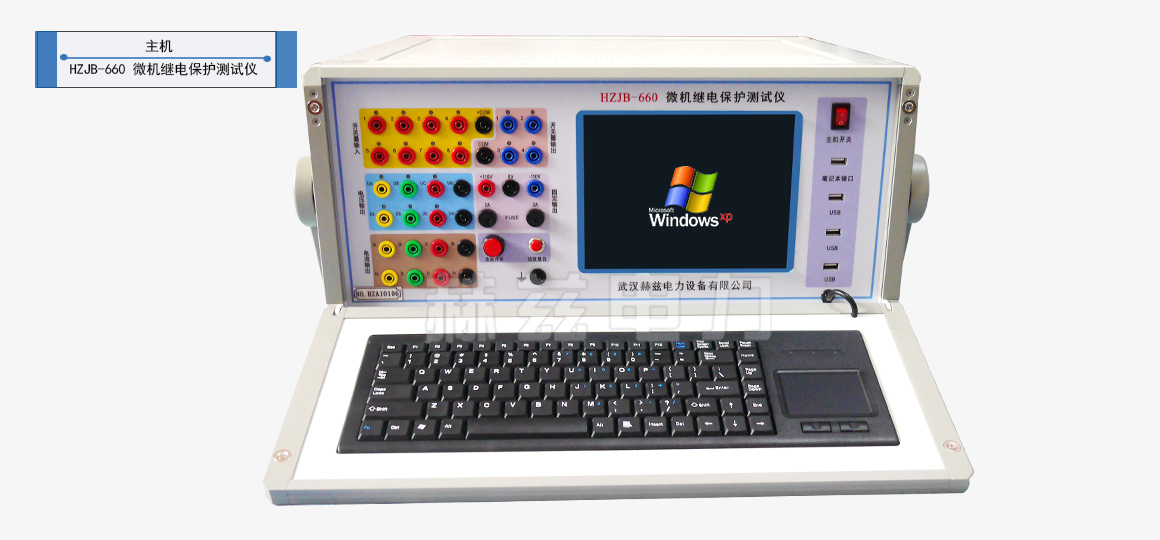

六相微机继电保护测试仪
HZJB-660
微机继电保护测试仪别称：微机继保仪、继电保护测试仪、六相相继电保护测试仪、继保测试仪、六相相继保测试仪、六相相继电保护校验仪、继保校验仪、六相相继保校验仪、继保仪
- 产品咨询与技术支持：
400-1132-144
- 24小时产品销售热线：
400-1132-144
- 点击拨号
说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，出厂严格质检，确保精度性能。凡购买赫兹电力厂家生产制造的产品，均开具13%增值税专用发票，免费提供技术指导、回检、委托第三方检测及维修等服务，并严格执行《电力工业设备购销合同》及《产品服务承诺书》，购买赫兹电力产品，品质有保证，请您放心购买！
六相微机继电保护测试仪简介—— introduction
HZJB-660 微机继电保护测试仪是在参照电力部颁发的DL/T624-1997《微机型继电保护试验装置技术条件》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。微机继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行的先进结构。主机采用DSP+FPGA结构，真16位DAC输出、内置新型模块式高保真线性大功率功放，自带8.4寸分辨率为800×600的TFT真彩显示屏以及工业键盘鼠标。WindowsXP操作系统，功能强大。体积小、精度高。本微机继电保护测试仪既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。
产品别称：微机继电保护测试仪、微机继保仪、继电保护测试仪、六相相继电保护测试仪、继保测试仪、六相相继保测试仪、六相相继电保护校验仪、继保校验仪、六相相继保校验仪、继保仪
六相微机继电保护测试仪参数 —— Parameters
以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144
1
．交流电流源
| 相电流输出（有效值） |
0--30A/相，精度：0.2% ±5mA |
| 六相并联输出(有效值) |
0--180A/六相，同相位并联输出 |
| 相电流长时间允许工作值(有效值) |
10A |
| 每相最大输出功率 |
320VA |
| 六相并联电流最大输出功率 |
1000VA |
| 六并电流最大输出允许工作时间 |
10s |
| 频率范围 |
0--1000Hz ，精度0.01Hz |
| 谐波次数 |
2--20次 |
| 相位 |
0--360°，精度0.1° |
2．直流电流源
| 直流电流输出 |
0--±20A/相，精度：0.2% ±5mA |
3．交流电压源
| 相电压输出（有效值） |
0--125V/相，精度：0.2% ±5mV |
| 线电压输出（有效值） |
0--250V |
| 相电压/线电压输出功率 |
75VA/100VA |
| 频率范围 |
0--1000Hz，精度：0.001Hz |
| 谐波次数 |
2--20次 |
| 相位 |
0--360°，精度：0.1° |
4．直流电压源
| 相电压输出幅值 |
0--±150V 精度：0.2% ±5mV |
| 线电压输出幅值 |
0--±300V |
| 相电压/线电压输出功率 |
90VA/180VA |
5．开关量端子
| 开关量输入端子 |
8对 |
| 空接点 |
1--20mA，24V 装置内部有源输出 |
| 电位翻转 |
无源接点：低阻短接信号
有源接点：0-250V DC |
| 开关量输出端子 |
4对，空接点，遮断容量：110V/2A，220V/1A |
6．其他
| 时间范围 |
1ms--9999s，测量精度：1ms |
| 体积重量 |
体积 570 (mm)×250 (mm)×580 (mm)，约32Kg |
| 电源 |
AC220V±10%，50Hz，10A |
六相微机继电保护测试仪功能 —— Features
● 满足现场所有试验要求。本仪器具有标准的六相电压，六相电流输出，电压125V/相，电流30A/相。六相并联可达180A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。
● 各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
● 经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
● 本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。
● 配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
● 主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
● 功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
● 采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
● 可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
● 具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
● 配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
● 具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
解决方案
输、变电运行和施工、交接试验及预防性试验设备
六相微机继电保护测试仪说明书中详细介绍了六相微机继电保护测试仪的使用方法、接线方法及仪器注意事项。阅读中遇到问题请联系我们。
说明书格式：PDF
六相微机继电保护测试仪说明书
