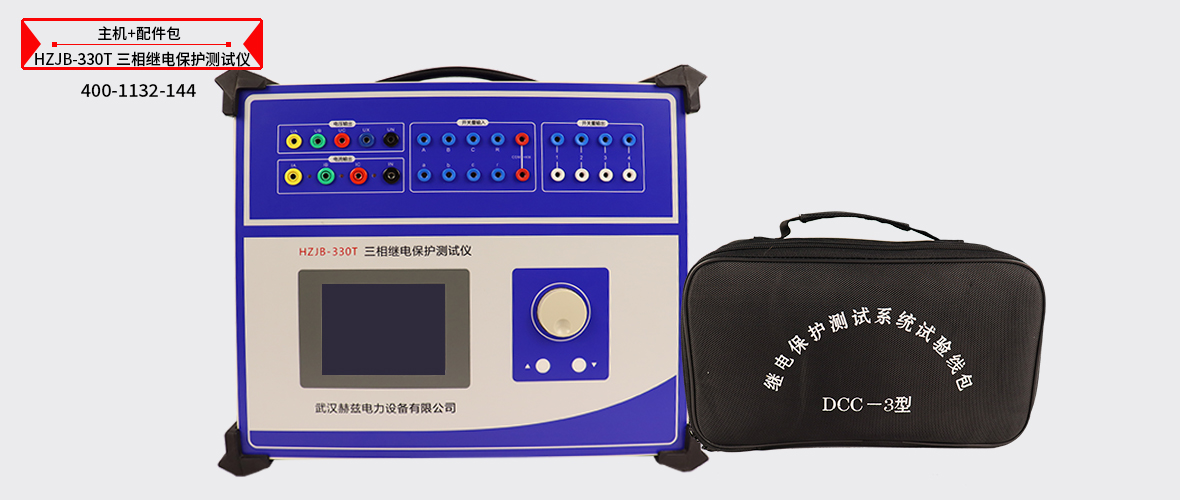

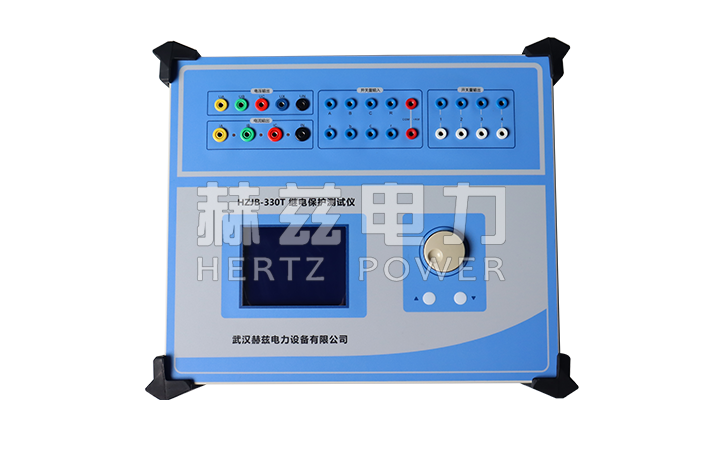

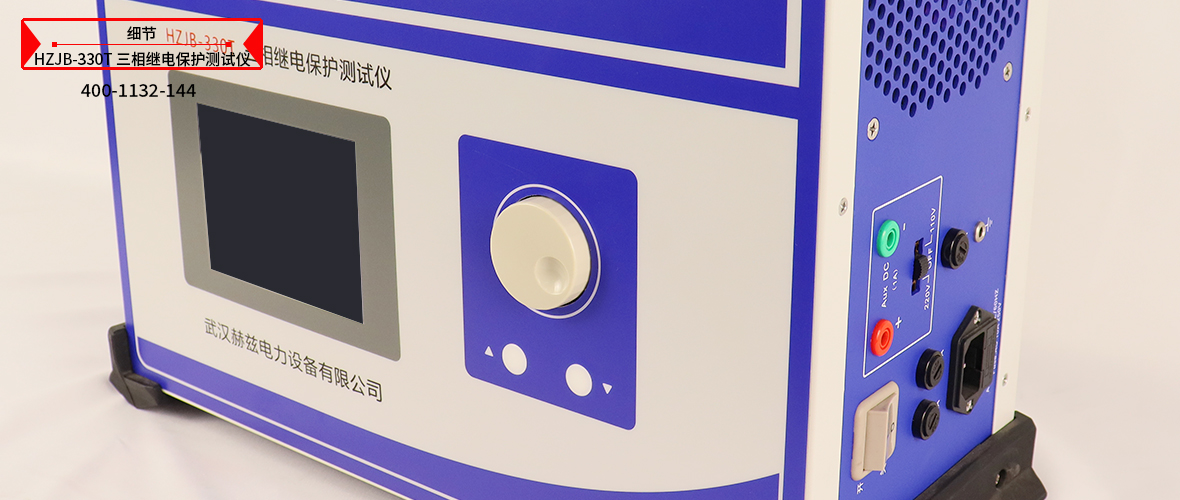

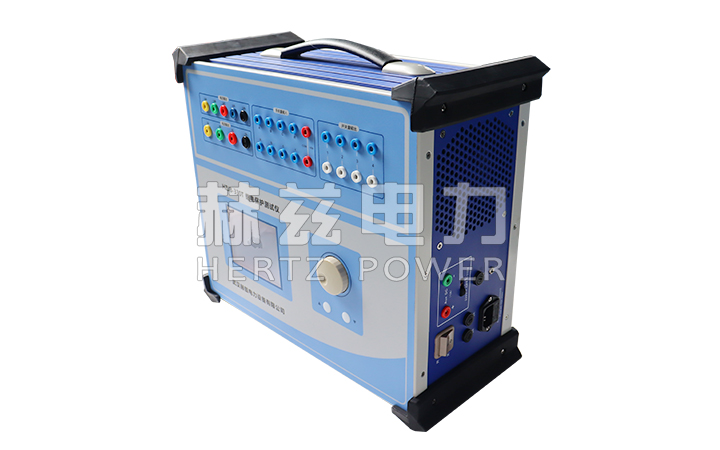

三相继电保护测试仪

HZJB-330T

HZJB-330T三相继电保护测试仪便携手提式设计，标准的4相电压3相电流输出，可输出交直流电压和电流，功能强大，性能强劲

产品咨询与技术支持： 400-1132-144
24小时产品销售热线： 400-1132-144
点击拨号

简介
参数
图片
功能
声明
说明书

 400-1132-144

说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，出厂严格质检，确保精度性能。凡购买赫兹电力厂家生产制造的产品，均开具13%增值税专用发票，免费提供技术指导、回检、委托第三方检测及维修等服务，并严格执行《电力工业设备购销合同》及《产品服务承诺书》，购买赫兹电力产品，品质有保证，请您放心购买！

三相继电保护测试仪简介—— introduction

武汉赫兹电力是继电保护测试仪生产厂家，本次新推出的HZJB-330T手提三相继电保护测试仪满足现场所有试验要求。此手提三相继电保护测试仪器具有标准的四相电压，三相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。

三相继电保护测试仪参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

1、流电流源（3*30A）

单相电流输出（有效值）	0--30A/相，精度：0.2% ±5mA
三相并联输出(有效值)	0--90A/三相同相位并联输出
相电流长时间允许工作值(有效值)	10A
每相最大输出功率	300VA
三相并联电流最大输出功率	800VA
三并电流最大输出允许工作时间	10s
频率范围	0--1000Hz，精度0.01Hz
谐波次数	2--20次
相位	0--360°，精度0.1°

2、直流电流源

直流电流输出	0--±10A/相，精度：0.2% ±5mA

3、交流电压源

单相电压输出（有效值）	0--125V/相，精度：0.2% ±5mV
线电压输出（有效值）	0--250V
相电压/线电压输出功率	75VA/100VA
频率范围	0--1000Hz，精度：0.001Hz
谐波次数	2--20次
相位	0--360°，精度：0.1°

4、直流电压源

单相电压输出幅值	0--±150V，精度：0.2% ±5mV
线电压输出幅值	0--±300V
相电压/线电压输出功率	90VA/180VA

5、开关量端子

开关量输入端子	8对
空接点	1--20mA，24V 装置内部有源输出
电位翻转	无源接点：低阻短接信号有源接点：0-250V DC
开关量输出端子	4对，空接点，遮断容量：110V/2A，220V/1A

6、其他

时间范围	1ms--9999s，测量精度：1ms
手提系列单机体积重量	体积 338 x 168 x 305mm³，约12Kg
电源	AC220V±10%，50Hz，10A

7、交流电流工作时间

10A≥工作电流	工作时间＞60分钟
20A≥工作电流≥10A	工作时间＞70S
30A≥工作电流≥20A	工作时间＞15S
工作电流≥30A	工作时间＞5S

三相继电保护测试仪功能 —— Features

1、满足现场所有试验要求。本仪器具有标准的四相电压，三相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。
2、各种技术指标完全达到电力部颁发的 DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
3、经典的 Windows XP 操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和 10.4 寸分辨率为 800×600 的 LED 真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
4、本机 Windows XP 系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。
5、配备有超薄型多功能快接按键和光电鼠标，可以象操作普通 PC 机一样通过键盘或鼠标完成各种操作。
6、主控板采用 DSP+FPGA 结构，16 位 DAC 输出，对基波可产生每周 2000 点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
7、功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。

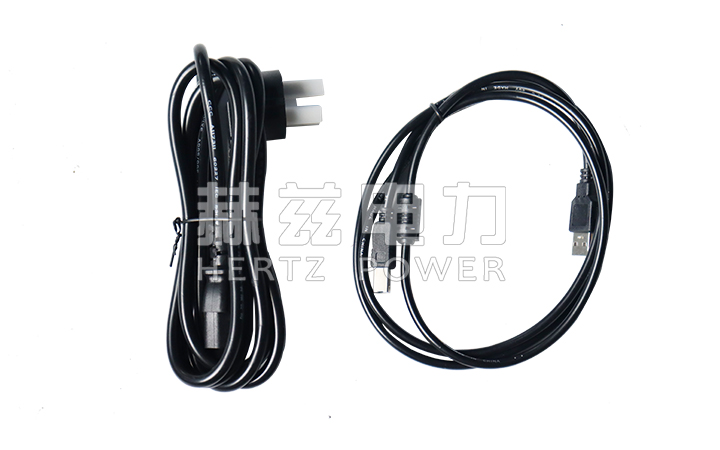

8、采用 USB 接口直接和 PC 机通讯，无须任何转接线，方便使用。
9、可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
10、具备 GPS 同步试验功能。装置可内置 GPS 同步卡（选配）通过 RS232 口与 PC 机相连，实现两台测试仪异地进行同步对调试验。

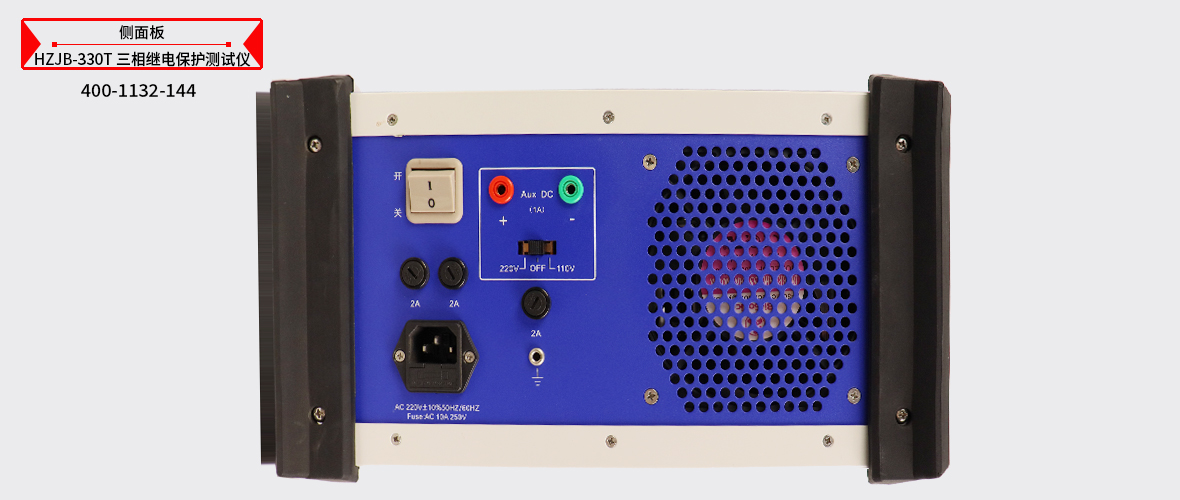

11、配有独立专用直流辅助电压源输出，输出电压分别为 110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
12、具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
