精准稳定、高效测量
高压绝缘电阻测试仪主要用来检查电气设备或电气线路对地及相间的绝缘电阻,以保证这些设备工作在正常状态,避免发生事故
5000V(5kV)绝缘电阻测试仪测量范围:0.01MΩ~5TΩ 五档输出:250V/500V/1000V/2500V/5000V。短路电流:5mA 极化指数和吸收比测量,交直流电压测试,自动放电。
10000V(10kV)高压绝缘电阻测试仪测量范围:0.1MΩ - 1000GΩ 5档输出:500V/1000V/2500V/5000V/10000v。 短路电流:5mA,极化指数和吸收比测量,通信功能。
5000V(5kV)绝缘电阻测试仪测量范围:0.1MΩ~2000GΩ 五档输出:250V/500V/1000V/2500V/5000V。 短路电流:10mA,极化指数和吸收比测量,交直流电压测量
HZ-2678 水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验,同时也可用于试验室或现场做绝缘测试试验。
5000V绝缘电阻测试仪别名5000V兆欧表,4档电压设计:-DC500V,-DC1000V,-DC2500V,-DC5000V,最大量程5TΩ,电流:5mA,可充锂电池、现场试验专用
10000V(10kV)绝缘电阻测试仪测量范围:0.1MΩ - 10TΩ 5档输出:500V/1000V/2500V/5000V/10000v。 短路电流:5mA,极化指数和吸收比测量,通信功能。
高电压、大功率,可调电压(0.01 ~ 25kV),测量范围:2000GΩ(2TΩ)
GM-5kv10kv15kv20kv25kV可调高压数字兆欧表短路电流大于10mA,适用于绝缘材料试验及高压变电发电单位、大容量电缆等电气绝缘电阻特性的测量
测试电压:5kV(5000V)测量范围:0.01MΩ ~ 2000GΩ 六档:0.1 / 0.25 / 0.5 / 1 / 2.5 / 5kV。电压可调:0 ~ 5kV 短路电流:10mA,极化指数和吸收比测量。
测试电压:10kV(10000V)测量范围:0.01MΩ ~ 2000GΩ 六档:0.25 / 0.5 / 1 / 2.5 / 5 / 10kV。电压可调:0 ~ 10kV 短路电流:10mA,极化指数和吸收比测量。
测试电压:15kV(15000V)测量范围:0.01MΩ ~ 2000GΩ 六档:0.5 / 1 / 2.5 / 5 / 10 / 15kV。电压可微调:0 ~ 15kV 短路电流:10mA,极化指数和吸收比测量。
测试电压:20kV(20000V)测量范围:0.01MΩ ~ 2000GΩ 六档:0.5 / 1 / 2.5 / 5 / 10 / 20kV。电压可微调:0 ~ 20kV 短路电流:10mA,极化指数和吸收比测量。
测量范围:0~19990MΩ(20GΩ),固定四档电压,经典铝合金机箱设计
绝缘电阻测试仪主要用来检查电气设备或电气线路对地及相间的绝缘电阻,以保证这些设备工作在正常状态,避免发生事故

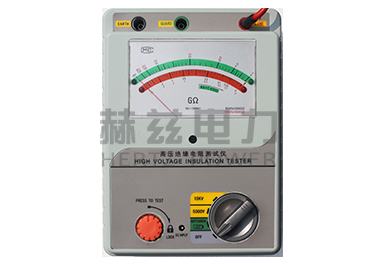

经典款,机械指针及数字模拟指针同步显示
HZ系列经典款数字指针双显高压绝缘电阻测试仪,测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻参数
5000V(5kV)绝缘电阻测试仪测量范围:0~200GΩ 二档输出。指针表头,短路电流:3mA 表头设计:指针
2500V(2.5kV)绝缘电阻测试仪测量范围:0~100GΩ 三档输出。指针表头,短路电流:3mA 表头设计:指针
10000V(10kV)绝缘电阻测试仪测量范围:0~400GΩ 二档输出。指针表头,短路电流:3mA 表头设计:指针

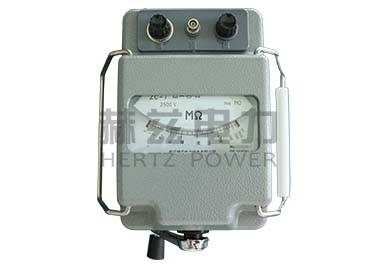

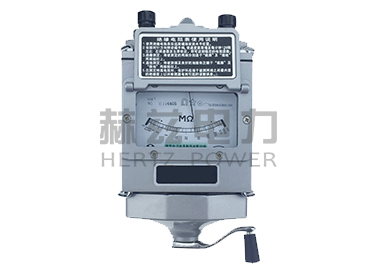

经典款,手摇式绝缘电阻测试仪
ZC系列经典款手摇式绝缘电阻测试仪,适用于测量各种变压器、电机、电缆、电气设备及绝缘材料的绝缘电阻
测量电气设备绝缘电阻的目的是检查其绝缘状态。测量绝缘电阻能发现电气设备导电部分影响绝缘的异物,绝缘局部或整体受潮和脏污,绝缘油严重劣化,绝缘击穿和严重热老化等缺陷。绝缘电阻是对电气设备的安全性的一个衡量指标,用来考察电气设备绝缘性能的。是在规定的温度、湿度、压力条件下,对绝缘部分施加规定的电压,从而测量出来的电阻值。这个电阻值的高低,直接关系着设备本身的安全性,或者设备使用者的安全性。
任何材料都不可能绝对不导电,在外电场的作用下,电介质总有一些带电离子会形成微小的泄漏电流,称为电导。绝缘电阻试验是指在绝缘结构的两个电极之间施加的直流电压,测量直流电压值与流经该电流的泄漏电流之比。一般通过测量绝缘电阻、吸收比和极化指数来判断同一被试品在相同温度下的绝缘状态。
评估电气设备的绝缘性能,通过对绝缘材料、导体、电气零件、电路和器件进行绝缘电阻测试来判断电气设备的质量、电气设备满足规程和标准、预防性维护、故障原因(排障)分析;通过检测漏电绝缘电阻,那么可以提前的发现问题,并且解决问题,防止安全隐患的发生。
吸收比:电气设备在直流作用下,产生多种极化现象,极化过程由大渐小,电流越小,绝缘电阻相应增大,这种现象称为吸收现象,由于给设备加直流电压的时间不同,对设备的潮湿等状况的影响不同,吸收比的比较可以判断设备是否潮湿的原因影响绝缘电阻。
注:吸收比计算公式: = R60s / R15s,即第60秒的电阻读数÷第15秒的电阻读数。
极化指数:PI是指在同一次试验中,加压10min时的绝缘电阻值与加压1min时的绝缘电阻值之比。
注:极化指数计算公式: = R10min / R1min,即第10分钟的电阻读数÷第1分钟的电阻读数。

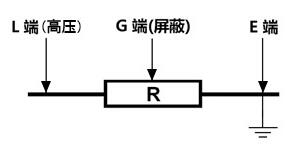

绝缘电阻测试仪一般设计有【L端】高压输出端,【G端】屏蔽端,【E端】接地端。不同的试验对象有不同的接线方法,详请咨询卓亚电力技术客服。
