电缆外护套故障测试仪

HZDD-GS

HZDD-GS电缆外护套故障测试仪还可通过电流传感器在井孔中测量故障电缆中的阻性电流，对电缆故障点进行分段定位。

产品咨询与技术支持： 15342214292
24小时产品销售热线： 15342214292
点击拨号

简介
参数
图片
功能
声明
说明书

 15342214292

说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，出厂严格质检，确保精度性能。凡购买赫兹电力厂家生产制造的产品，均开具13%增值税专用发票，免费提供技术指导、回检、委托第三方检测及维修等服务，并严格执行《电力工业设备购销合同》及《产品服务承诺书》，购买赫兹电力产品，品质有保证，请您放心购买！

电缆外护套故障测试仪简介—— introduction

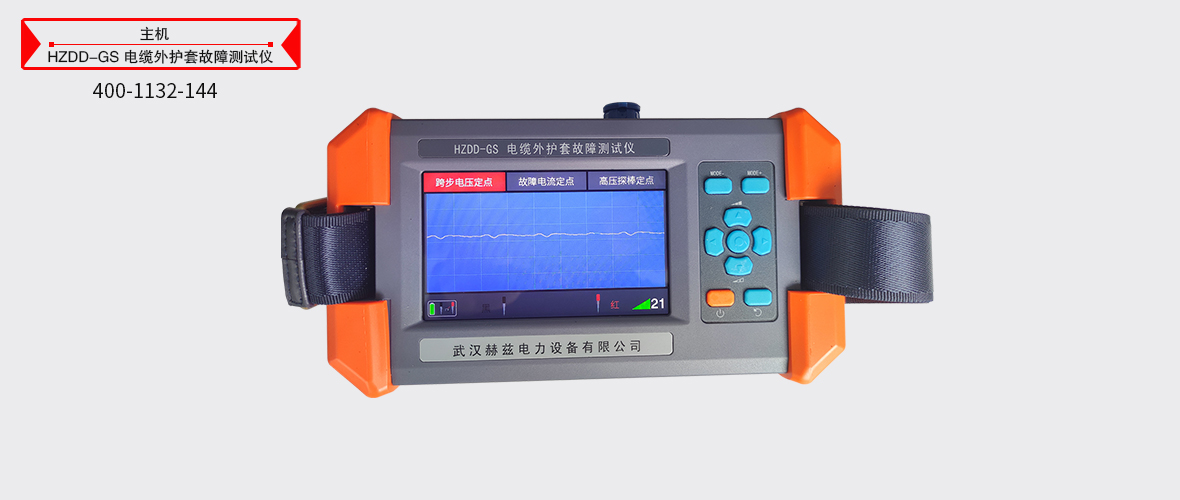

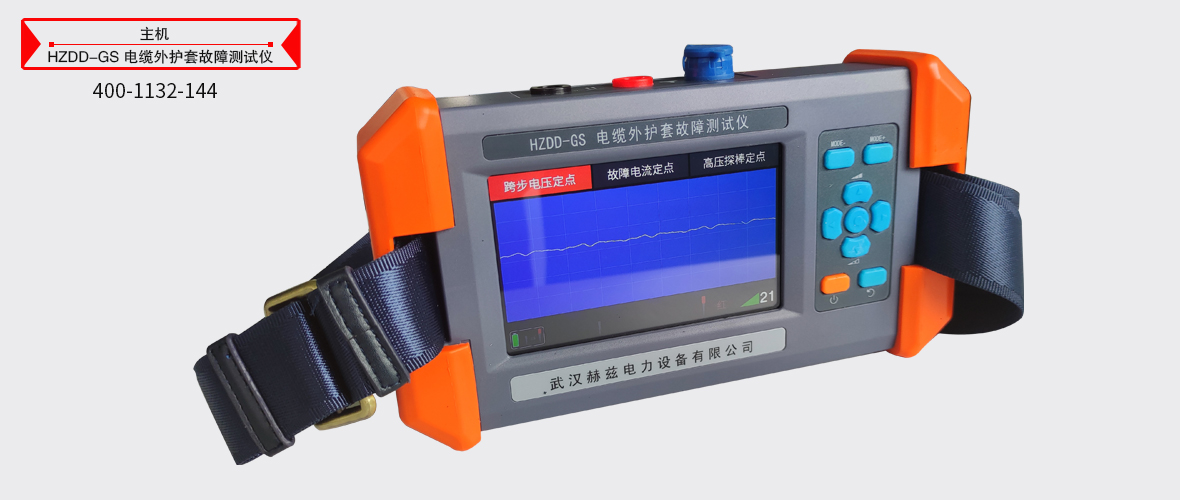

HZDD-GS电缆外护套故障测试仪(别称：跨步电压定点仪)一台集计算机技术、数字信号处理技术于一体的具有创新特色、高性能的智能化仪表，此电缆外护套故障测试仪主要用于地下电力电缆（尤其是单芯高压电缆）金属护层接地故障的精确定点，也可用于芯线接地故障的辅助定点（在护层已经破坏的情况下）。跨步电压定点仪还可通过电流传感器在井孔中测量故障电缆中的阻性电流，对电缆故障点进行分段定位。

电缆外护套故障测试仪参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

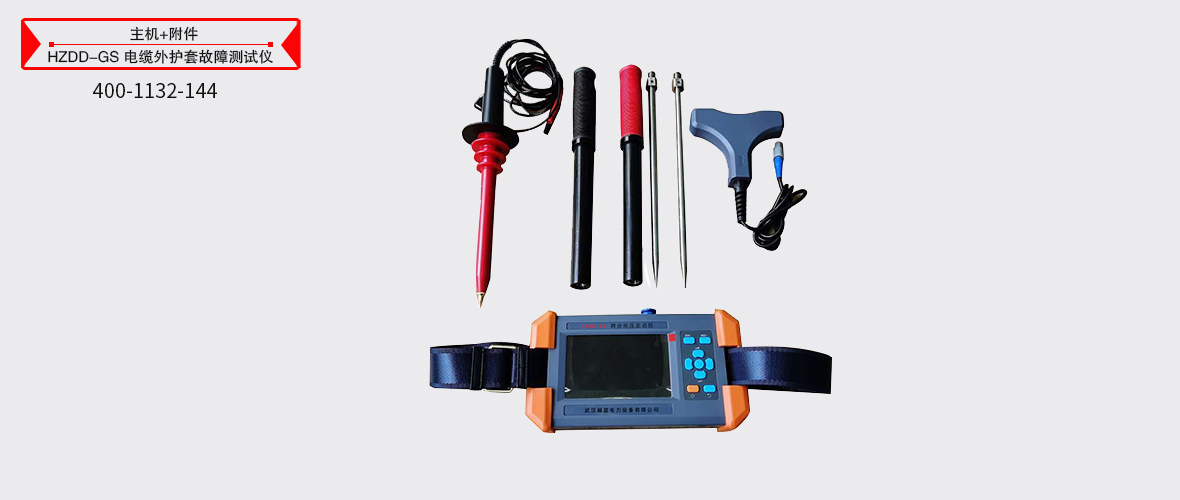

模式/指标	插入配件	信号精度	最大灵敏度	最大输入范围	显示功能
跨步电压定点	跨步电压探针	1%(±0.1mV)	0.1mV	±300V	信号波形、故障点方向
故障电流定点	电流传感器	1%(±1mA)	1mA	±1A	信号波形、故障电流大小
高压探棒定点	高压探棒	<1%(10V-10kV)	1V(10-1kV) 10V(1kV-10kV)	±10kV	直流电压
其他指标
内置电池	18650锂电池，标称3.7V，6.8Ah。
使用条件	温度:-10℃-40℃；湿度10-90％RH；海拔<4500m
接收机体积与质量	体积：220mm×125mm×55mm；质量：0.9kg

电缆外护套故障测试仪功能 —— Features

HZDD-GS电缆外护套故障测试仪(跨步电压定点仪)三种定点模式，适用于不同故障类型。
1、电缆外护套故障测试仪跨步电压定点模式下直接指示故障点方向，迅速查找故障点。
2、故障电流定点模式下检测故障电缆中的阻性电流，对故障点进行分段定点。
3、电缆外护套故障测试仪高压探棒定点模式下检测故障电缆中的直流电压，迅速查找故障点。
4、跨步电压定点仪灵敏度高，响应范围大。
5、电缆外护套故障测试仪采用数字信号处理技术，直接显示信号波形，抗干扰能力强。
6、跨步电压定点仪自动调零，抵消地电位变化影响。
7、电缆外护套故障测试仪内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。
8、电缆外护套故障测试仪机壳坚固、质轻便携。
