变压器介质损耗测试仪

HZJS-E

HZJS-E介损测试仪别名变频介质损耗测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪突破了传统的电桥测量方式，电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷

产品咨询与技术支持： 15342214292
24小时产品销售热线： 15342214292
点击拨号

简介
参数
图片
功能
声明
说明书

 15342214292

说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，出厂严格质检，确保精度性能。凡购买赫兹电力厂家生产制造的产品，均开具13%增值税专用发票，免费提供技术指导、回检、委托第三方检测及维修等服务，并严格执行《电力工业设备购销合同》及《产品服务承诺书》，购买赫兹电力产品，品质有保证，请您放心购买！

变压器介质损耗测试仪简介—— introduction

变压器介质损耗测试仪又称介损测试仪，抗干扰介损测试仪，可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等，广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。HZJS-E介损测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。

变压器介质损耗测试仪参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

技术指标：
准确度： Cx: ±（读数×1%+1pF）
tgδ: ±（读数×1%+0.00040）
抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度
电容量范围：内施高压： 3pF～60000pF/10kV 60pF～1μF/0.5kV
外施高压： 3pF～1.5μF/10kV 60pF～30μF/0.5kV
分辨率：最高0.001pF，4位有效数字
tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。
试验电流范围：10μA～1A
内施高压：设定电压范围：0.5～10kV
最大输出电流：200mA
升降压方式：连续平滑调节
试验频率： 45、50、55、60、65Hz单频
45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
频率精度： ±0.01Hz
外施高压：正接线时最大试验电流1A，工频或变频40-70Hz
反接线时最大试验电流10kV/1A，工频或变频40-70Hz
CVT自激法低压输出：输出电压3～50V，输出电流3～30A
测量时间：约40s，与测量方式有关
输入电源： 180V～270VAC，50Hz±1%，市电或发电机供电
计算机接口：标准RS232接口
打印机：炜煌A7热敏微型打印机
环境温度： -10℃～50℃
相对湿度： <90%
外形尺寸：460×360×350mm
仪器重量：28kg

仪器成套性：

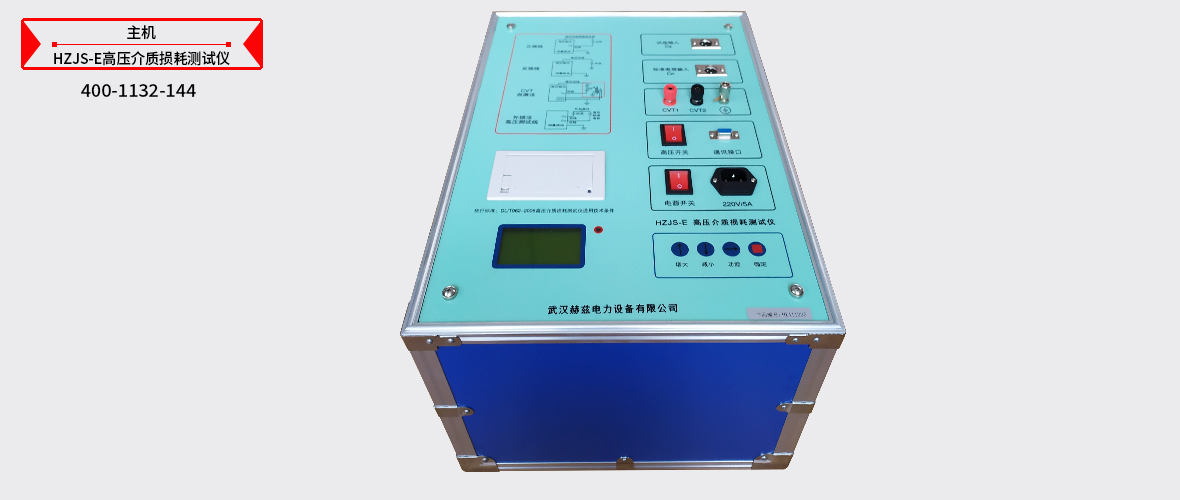

1．主机一台
2．高压电缆一条
3．低压电缆两条
4．电源线一条
5．地线一条
6．CVT线　两条
7.5A保险管(内置) 两只
8.打印纸一卷
9．说明书一本
10.出厂试验报告一份
11.合格证一份

变压器介质损耗测试仪功能 —— Features

1、仪器采用复数电流法，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。
2、仪器采用了变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。

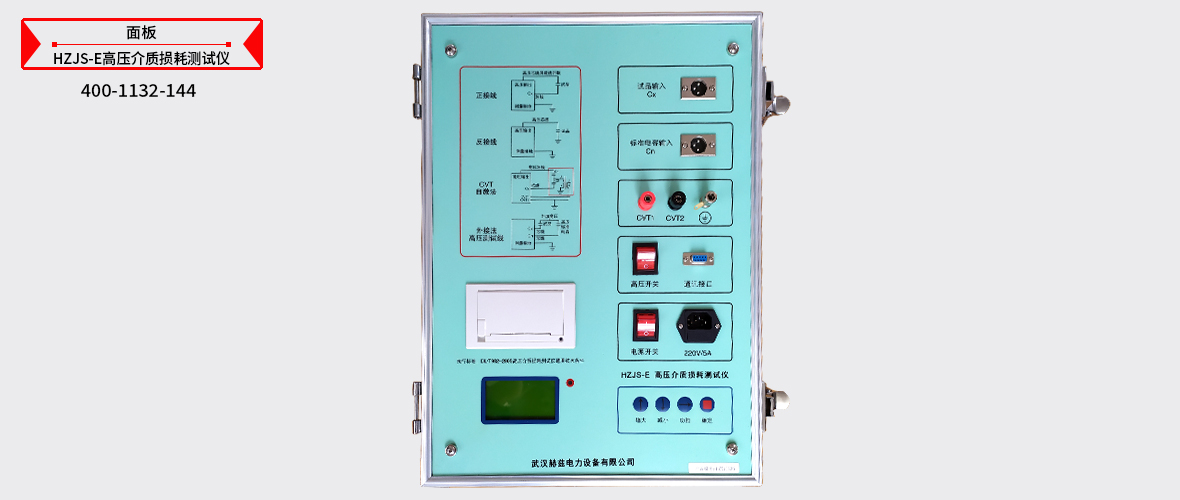

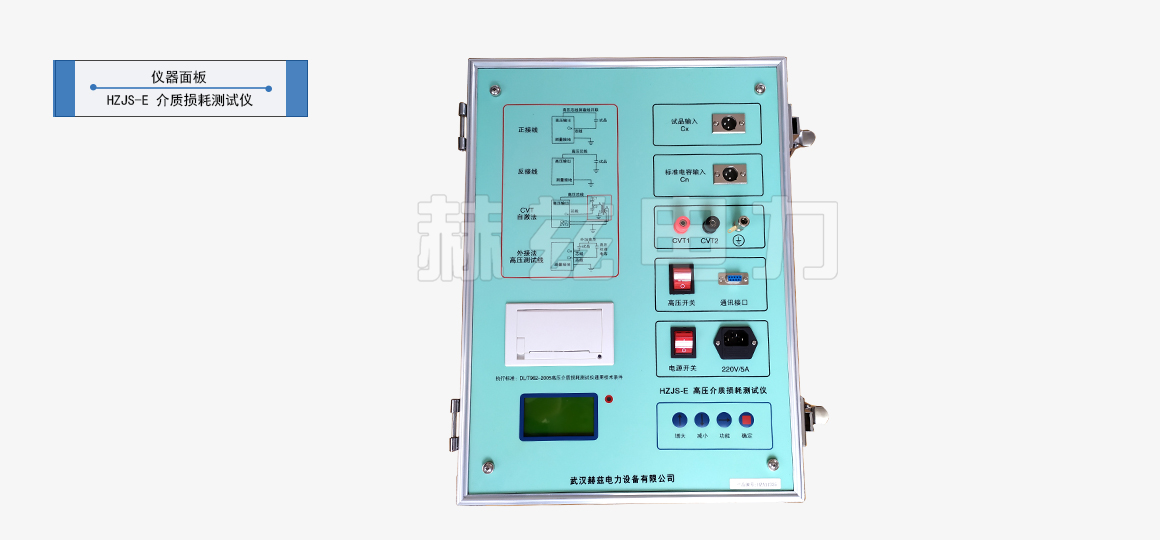

3、仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。
4、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。
5、一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。
6、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。
7、设CVT测试功能，可实现CVT的自激法测试，无需外置附件，只需一次测量，C1,C2的电容和介损全部测出。
8、反接线测试采用ivddv技术,消除了以往反接线数据不稳定的现象。
9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV 反接线介损测量
10、具有测量高电压介损功能，能够使用高压变压器或串联谐振进行超过10kV电压的介损试验。
12、接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流保护功能，在试品短路或击穿时仪器不受损坏。
13、触电保护功能，当仪器操作人员不小心触电时候，仪器会立即切断高压，保障试验人员的安全。
