35kV电缆耐压试验与电缆交流耐压试验

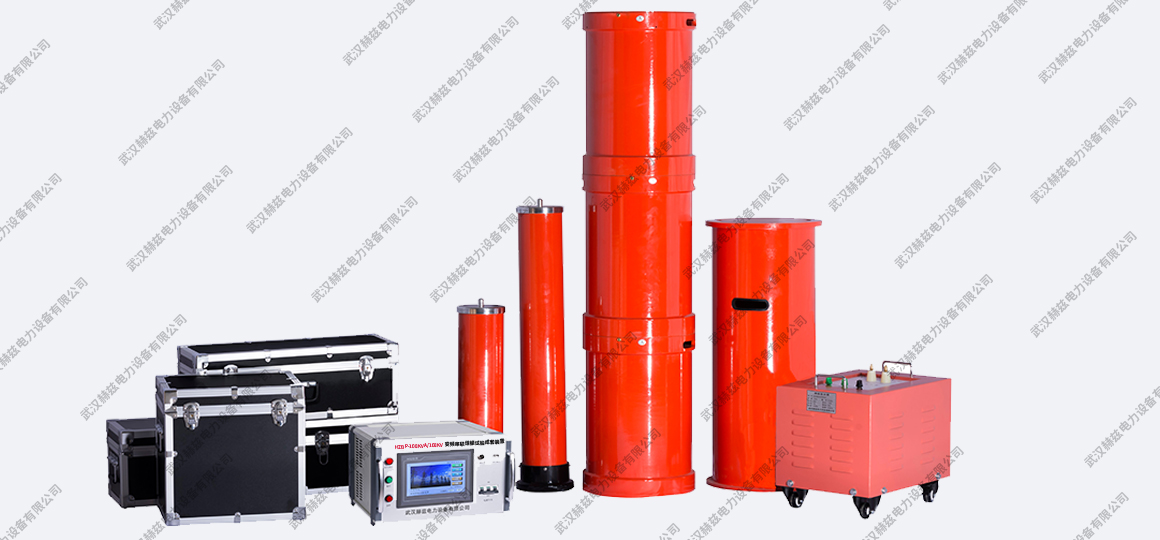

35kV电缆耐压试验与35kV电缆交流耐压试验主要是应用串联谐振试验装置对35kV高压电缆进行交流耐压试验。
35kV电缆耐压试验（串联谐振试验装置）参考方案（欢迎致电：400-1132-144）
说明：35kV电缆交流耐压试验配制串联谐振试验装置参考表，赫兹电力可按用户电缆长度定制串联谐振试验装置。
| 序号 | 项目 | 截面积（mm2） | 试验电压 | 试验时间 | 建议配制方案 | |
| 被试品（35kV电缆） | 长度 | |||||
| 1 | 35kV电缆耐压试验 | 350m | 300mm2 | 52kV | 60min | 75kVA/75kA串联谐振试验装置 |
| 2 | 35kV电缆耐压试验 | 500m | 300mm2 | 52kV | 60min | 54kVA/54kV串联谐振试验装置 |
| 3 | 35kV电缆耐压试验 | 500m | 300mm2 | 52kV | 60min | 81kVA/54kV串联谐振试验装置 |
| 4 | 35kV电缆耐压试验 | 800m | 300mm2 | 52kV | 60min | 108kVA/108kV串联谐振试验装置 |
| 5 | 35kV电缆耐压试验 | 1000m | 300mm2 | 52kV | 60min | 108kVA/54kV串联谐振试验装置 |
| 6 | 35kV电缆耐压试验 | 1000m | 400mm2 | 52kV | 60min | 162kVA/54kV串联谐振试验装置 |
| 7 | 35kV电缆耐压试验 | 1500m | 300mm2 | 52kV | 60min | 264kVA/66kV串串联谐振试验装置 |
| 8 | 35kV电缆耐压试验 | 2000m | 300mm2 | 52kV | 60min | 216kVA/54kV串联谐振试验装置 |
| 9 | 35kV电缆耐压试验 | 2000m | 240mm2 | 52kV | 60min | 216kVA/54kV串联谐振试验装置 |
| 10 | 35kV电缆耐压试验 | 3000m | 240mm2 | 52kV | 60min | 1560kVA/260kV串联谐振试验装置 |
| 11 | 35kV电缆耐压试验 | 3000m | 150mm2 | 52kV | 60min | 270kVA/54k串联谐振试验装置 |
| 12 | 35kV电缆耐压试验 | 3000m | 300mm2 | 52kV | 60min | 378kVA/54kV串联谐振试验装置 |
| 13 | 35kV电缆耐压试验 | 5000m | 300mm2 | 52kV | 60min | 648kVA/54kV串联谐振试验装置 |
| 14 | 35kV电缆耐压试验 | 8000m | 300mm2 | 52kV | 60min | 972kVA/270kV串联谐振试验装置 |
