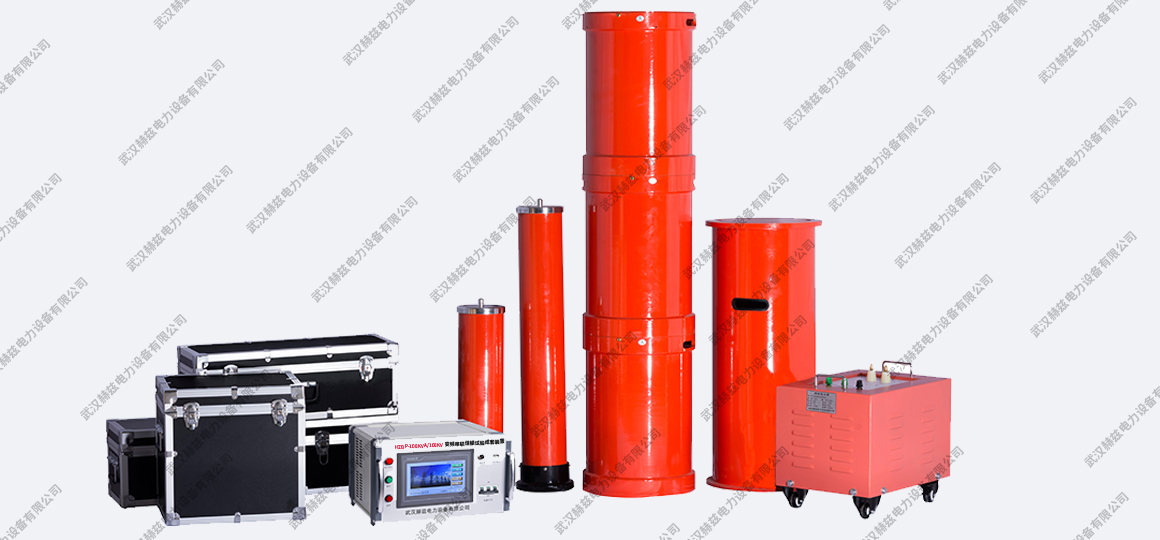

10kV电缆耐压试验与10kV电缆交流耐压试验 —— 串联谐振试验装置
10kV电缆耐压试验与10kV电缆交流耐压试验主要是指应用串联谐振试验装置对10kV高压电缆进行交流耐压试验。
10kV电缆耐压试验（串联谐振试验装置）参考方案（欢迎致电：400-1132-144）
说明：10kV电缆交流耐压试验配制串联谐振试验装置参考表，赫兹电力可按用户电缆长度定制串联谐振试验装置。
| 序号 | 项目 | 截面积（mm2） | 试验电压 | 试验时间 | 配制方案 | |
| 被试品（10kV电缆） | 长度 | |||||
| 1 | 10kV电缆耐压试验 | 500m | 240mm2 | 22kV | 15min | 44kVA/22kV串联谐振试验装置 |
| 2 | 10kV电缆耐压试验 | 500m | 300mm2 | 22kV | 60min | 54kVA/54kV串联谐振试验装置 |
| 3 | 10kV电缆耐压试验 | 1000m | 180mm2 | 22kV | 15min | 44kVA/22kV串联谐振试验装置 |
| 4 | 10kV电缆耐压试验 | 1000m | 185mm2 | 35kV | 5min | 44kVA/44kA串联谐振试验装置 |
| 5 | 10kV电缆耐压试验 | 1000m | 300mm2 | 22kV | 5min | 44kVA/44kA串联谐振试验装置 |
| 6 | 10kV电缆耐压试验 | 1000m | 300mm2 | 22kV | 15min | 36kVA/18kV串联谐振试验装置 |
| 7 | 10kV电缆耐压试验 | 1500m | 300mm2 | 22kV | 15min | 73kVA/22kV串联谐振试验装置 |
| 8 | 10kV电缆耐压试验 | 1500m | 300mm2 | 22kV | 60min | 75kVA/75kA串联谐振试验装置 |
| 9 | 10kV电缆耐压试验 | 2000m | 300mm2 | 22kV | 15min | 80kVA/40kV串联谐振试验装置 |
| 10 | 10kV电缆耐压试验 | 2000m | 240mm2 | 22kV | 15min | 88kVA/22kV串联谐振试验装置 |
| 11 | 10kV电缆耐压试验 | 2000m | 300mm2 | 22kV | 5min | 108kVA/108kV串联谐振试验装置 |
| 12 | 10kV电缆耐压试验 | 2000m | 240mm2 | 22kV | 15min | 132kVA/25kV串联谐振试验装置 |
| 13 | 10kV电缆耐压试验 | 2000m | 185mm2 | 22kV | 15min | 132kVA/25kV串联谐振试验装置 |
| 14 | 10kV电缆耐压试验 | 2000m | 150mm2 | 22kV | 15min | 132kVA/25kV串联谐振试验装置 |
| 15 | 10kV电缆耐压试验 | 2000m | 120mm2 | 22kV | 15min | 132kVA/25kV串联谐振试验装置 |
| 16 | 10kV电缆耐压试验 | 3000m | 95mm2 | 22kV | 15min | 132kVA/25kV串联谐振试验装置 |
| 17 | 10kV电缆耐压试验 | 3000m | 300mm2 | 22kV | 60min | 132kVA/52kV串联谐振试验装置 |
| 18 | 10kV电缆耐压试验 | 3000m | 300mm2 | 22kV | 60min | 132kVA/66kV串联谐振试验装置 |
| 19 | 10kV电缆耐压试验 | 3000m | 400mm2 | 22kV | 60min | 162kVA/108kV串联谐振试验装置 |
| 20 | 10kV电缆耐压试验 | 3000m | 400mm2 | 22kV | 60min | 162kVA/108kV串联谐振试验装置 |
| 21 | 10kV电缆耐压试验 | 3000m | 630mm2 | 22kV | 15min | 176kVA/22kV串联谐振试验装置 |
| 22 | 10kV电缆耐压试验 | 3500m | 630mm2 | 22kV | 15min | 198kVA/22kV串联谐振试验装置 |
| 23 | 10kV电缆耐压试验 | 4000m | 70mm2 | 22kV | 15min | 132kVA/25kV串联谐振试验装置 |
| 24 | 10kV电缆耐压试验 | 4000m | 300mm2 | 22kV | 60min | 216kVA/54kV串联谐振试验装置 |
| 25 | 10kV电缆耐压试验 | 4500m | 50mm2 | 22kV | 5min | 135kVA/54kV串联谐振试验装置 |
| 26 | 10kV电缆耐压试验 | 5000m | 50mm2 | 22kV | 15min | 132kVA/25kV串联谐振试验装置 |
| 27 | 10kV电缆耐压试验 | 5000m | 35mm2 | 22kV | 15min | 132kVA/25kV串联谐振试验装置 |
| 28 | 10kV电缆耐压试验 | 5000m | 25mm2 | 22kV | 15min | 132kVA/25kV串联谐振试验装置 |
| 29 | 10kV电缆耐压试验 | 5000m | 150mm2 | 22kV | 60min | 216kVA/54kV串联谐振试验装置 |
| 30 | 10kV电缆耐压试验 | 5000m | 300mm2 | 22kV | 60min | 324kVA/54kV串联谐振试验装置 |
| 31 | 10kV电缆耐压试验 | 5500m | 120mm2 | 22kV | 60min | 216kVA/54kV串联谐振试验装置 |
| 32 | 10kV电缆耐压试验 | 6000m | 90mm2 | 22kV | 60min | 216kVA/54kV串联谐振试验装置 |
| 33 | 10kV电缆耐压试验 | 6000m | 300mm2 | 22kV | 15min | 500kVA/200kV串联谐振试验装置 |
| 34 | 10kV电缆耐压试验 | 7500m | 50mm2 | 22kV | 60min | 216kVA/54kV串联谐振试验装置 |
| 35 | 10kV电缆耐压试验 | 8000m | 300mm2 | 22kV | 60min | 405kVA/54kV串联谐振试验装置 |
