电缆故障定点仪

HZGZ-103

HZGZ-103数字式电力电缆故障定点仪，配合高压信号发生器使用，是一款便携式、智能化的电力电缆故障定点仪，集成声磁同步法、跨步电压法以及磁场强度法、路径探测。多种定点方法于一体，多种定点方式相互验证，确保故障点的精确定点。

产品咨询与技术支持： 400-1132-144
24小时产品销售热线： 400-1132-144
点击拨号

简介
参数
图片
功能
声明
说明书

 400-1132-144

说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，出厂严格质检，确保精度性能。凡购买赫兹电力厂家生产制造的产品，均开具13%增值税专用发票，免费提供技术指导、回检、委托第三方检测及维修等服务，并严格执行《电力工业设备购销合同》及《产品服务承诺书》，购买赫兹电力产品，品质有保证，请您放心购买！

电缆故障定点仪简介—— introduction

HZGD-103数字式电力电缆故障定点仪，配合高压信号发生器使用，是一款便携式、智能化的电力电缆故障定点仪，集成声磁同步法、跨步电压法以及磁场强度法、路径探测。多种定点方法于一体，多种定点方式相互验证，确保故障点的精确定点。

电缆故障定点仪参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

1.声磁同步定点功能：
（1）声音通道
a)带宽
l全通：100Hz~1500Hz。
l低通：100Hz~400Hz。
l高通：200Hz~1500Hz。
l带通：150Hz~600Hz。
b)信号最大增益：>=80dB。
c)定点精度：0.1m。
（2）磁场通道
a)信号最大增益：>80db
2. 跨步电压定点功能（选配功能）
最大放大倍数： >80db
3. 电源：
a)电池：内置锂离子电池组，标称电压7.4V，容量3400mAH。
b)使用时间，可连续使用时间>9小时；
c)充电器：输入AC220V±10%，50Hz；标称输出8.4V，DC2A。
d)充电时间：<4小时。

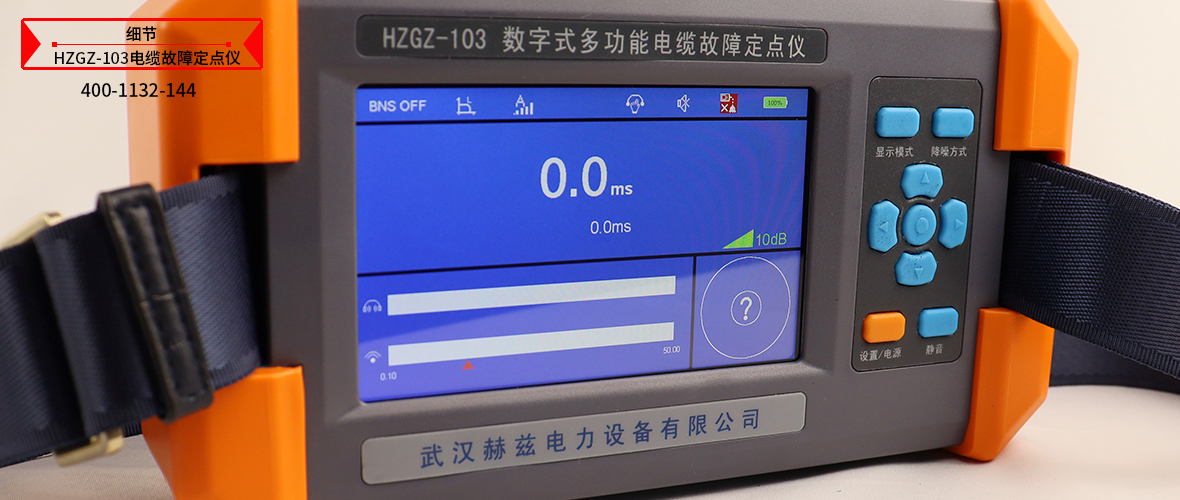

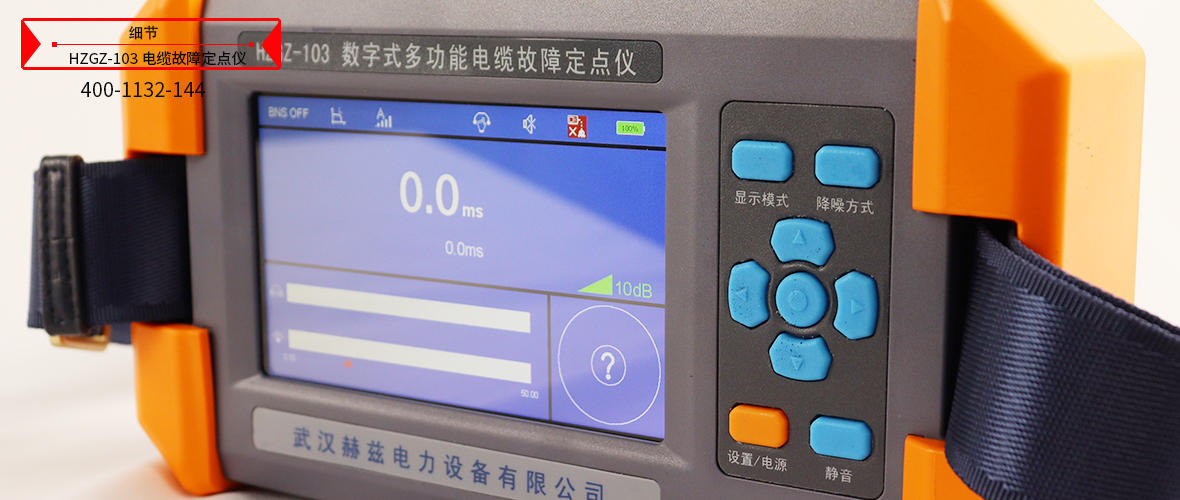

4. 显示方式：半透半反320×240彩色液晶。
5. 防水等级：IP65
6. 体积：主机210mm×95mm×115mm。
质量：主机0.6kg；传感器1.4kg

电缆故障定点仪功能 —— Features

1.集成多种定点方式，声磁同步法、跨步电压法(可选功能)、磁场强度法。
2.多种定点方式相互验证确保定点位置准确，可靠。
3.智能定点方式，通过智能算法直接给出声磁延时值，降低对测试人员的要求。
4.自动哑音功能，避免移动传感器的噪音，损伤耳朵。
5.提供被测电缆位置的左右方向指示，在定点的同时进行路径探测。
6.声音通道滤波参数4档可调，选择合适的滤波器参数，抑制环境噪音。
7.背景降噪功技术，有效滤除环境干扰噪声，凸显故障位置放电声音，声磁延时值测试更准确。
8.自动增益功能，磁场触发增益自动调节，更加方便定点。
9.电子罗盘功能，显示电缆铺设方向和传感器的夹角，提高定点效率。
10.磁场强度法，记录历史磁场强度，根据故障点磁场强度最强判断故障点。
11.隔音传感器，传感器采用双层隔音方式，进一步减少环境噪音影响。
12.电缆深度估算功能。
13.高性能抗噪耳机监听。
14.半透半反大屏幕液晶显示，确保阳光下可视。
15.内置大容量锂离子电池供电，配快速充电器。
16.电源管理：5分钟没有任何操作，仪器将自动关机；电池欠压时也将自动关机，以保护电池。
17.小巧便携，重量轻。
18.支持锂电池供电和干电池供电两种方式（二选一）。
