电缆识别仪

HZDL-S

HZDL-S电缆识别仪该仪器按下述原理工作：发射机将周期性的单极性电压脉冲，输入要识别的电缆中，该电缆需要在远端接地，以保证有足够大的电流流过电缆

产品咨询与技术支持： 400-1132-144
24小时产品销售热线： 400-1132-144
点击拨号

简介
参数
图片
功能
声明
说明书

 400-1132-144

说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，出厂严格质检，确保精度性能。凡购买赫兹电力厂家生产制造的产品，均开具13%增值税专用发票，免费提供技术指导、回检、委托第三方检测及维修等服务，并严格执行《电力工业设备购销合同》及《产品服务承诺书》，购买赫兹电力产品，品质有保证，请您放心购买！

电缆识别仪简介—— introduction

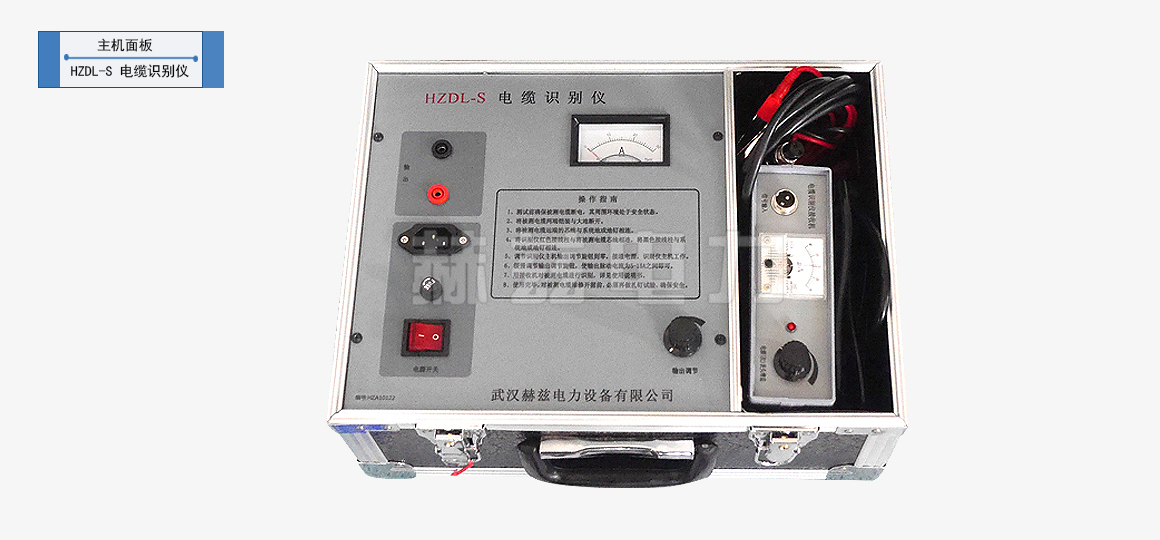

电缆识别仪，是用于将某一特定电缆，从一束电缆中识别出来的专用仪器。整个仪器装在铝合金箱内，由一个信号发射机主机，一个传感器、接收机及连线等构成。
为了可靠准确地识别电缆，需要给被识别电缆加一特殊的信号，该信号要被专用接收机接收，利用这一特性便能识别出要找的电缆。
该仪器按下述原理工作：发射机将周期性的单极性电压脉冲，输入要识别的电缆中，该电缆需要在远端接地，以保证有足够大的电流流过电缆。该系统设计成返回电流不从同一电缆中返回，从大地返回，输入电缆中的脉冲电流的方向，可做为明显的识别标准，流出去的电流仅从这一根电缆中通过，所有其它邻近电缆中流过的都是返回电流，但它们的极性相反。除了电流方向这一实际差异外，电流幅度也是一识别特征，流出去的电流仅通过一根电缆,而返回电流可通过几根电缆,这意味着流出去的电流，比流过其它电缆，以及通过大地返回电流，要大的多。
接收机的任务，是探测流过电缆电流方向，以及电流的大小。为达到这一目的，电流传感器被用作接收传感器，传感器钳住被测电缆，电流流过电缆产生的磁场，在传感器的线圈中感应出电压，该电压极性，由电流方向和传感器线圈的方向决定。为了得到明显有电流方向的电压极性，对一束电缆中所有电缆进行测试时，传感器都采取相同的方向。传感器线圈中感应的电压，在表头中显示出来，如果传感器按上述方式连接，指针摆动方向可显示电流方向，即只有电流流出的这根电缆指针向一边偏，这根就是要找的电缆。所有其它电缆，只流过返回电流，指针向另一边偏、或无脉动电流，指针不偏转。接收机上的放大调节器可调整信号强度。

电缆识别仪参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

发射机
最大脉冲峰值输出电流	20A
脉冲重复频率	1次/2秒
供电电源	AC220V(±10%)，功率100W
重量	8kg
接收机
接收机灵敏度	40dB
电源	两节5号电池
重量	0.2kg

电缆识别仪功能 —— Features

● 它具有大功率电流脉冲输出
● 现场接收信号特征清晰，轻便灵活，灵敏度高，能有效抑制现场工频干扰
● 可在被测电缆带电和不带电的情况下识别需要鉴别的电缆。判断准确、快速
● 保护电路可靠，不怕输出短路；大钳口ф150适合各种截面积的动力电缆
● 内部具有大功率隔离变压器，操作者与市电不存在任何电气上的直接接触
