电力电缆故障测距仪

HZGZ-J

HZGZ-J电力电缆故障测距仪在低压脉冲方式下可以独立使用；在脉冲电流方式下需要和HZDL-GF高压信号发生器配合使用；在多次脉冲方式下还须和HZGZ-M电缆测试多次脉冲耦合器配合；在测距完成后须使用HZGZ-103数字式多功能电缆故障定点仪进行精确定点。它们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。

产品咨询与技术支持： 400-1132-144
24小时产品销售热线： 400-1132-144
点击拨号

简介
参数
图片
功能
声明
说明书

 400-1132-144

说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，出厂严格质检，确保精度性能。凡购买赫兹电力厂家生产制造的产品，均开具13%增值税专用发票，免费提供技术指导、回检、委托第三方检测及维修等服务，并严格执行《电力工业设备购销合同》及《产品服务承诺书》，购买赫兹电力产品，品质有保证，请您放心购买！

电力电缆故障测距仪简介—— introduction

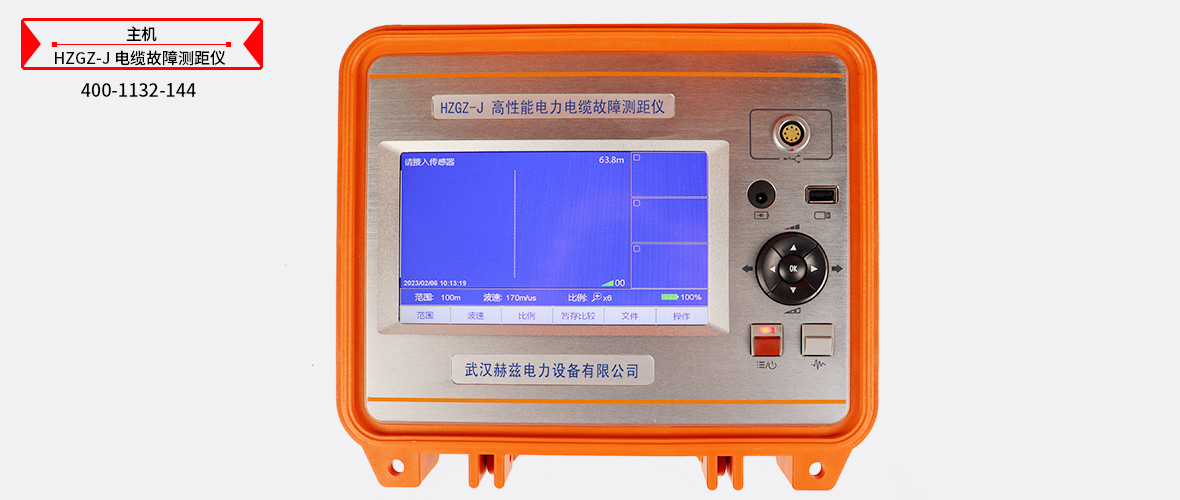

HZGZ-J电力电缆故障测距仪，用于电力电缆故障点的距离测量，此电缆故障测距仪具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。
HZGZ-J电力电缆故障测距仪在低压脉冲方式下可以独立使用；在脉冲电流方式下需要和HZDL-GF高压信号发生器配合使用；在多次脉冲方式下还须和HZGZ-M电缆测试多次脉冲耦合器配合；在测距完成后须使用HZGZ-103数字式多功能电缆故障定点仪进行精确定点。它们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。

电力电缆故障测距仪参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

工作模式		低压脉冲、脉冲电流、多次脉冲
信号增益调节范围		70dB
低压脉冲发射电压		32V
最高分辨率		0.4m
最大采样频率		200MHz实时采样
最大测距范围		100km
测距盲区		2m
通讯接口		USB,蓝牙(选配)
电源		锂离子电池组，标称电压7.4V
按键		采用丹麦进口按键，可靠性不小于1千万次
电池供电时间		使用充满电的聚合物锂离子电池，可以连续使用7小时以上(随着电池的老化，连续使用时间会相应缩短)
充电器		输入AC220V，50Hz，充电电流1A，充电时间6小时
体积		274×218×81mm
质量		3.5kg
使用条件	温度	-10℃～+40℃
	湿度	5％～90％RH（25℃）
	海拔	h<4500m

电力电缆故障测距仪功能 —— Features

● HZGZ-J电力电缆故障测距仪多种测距方法：
低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。
脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。
多次脉冲法：世界上Z先进的测距方法，是二次脉冲法的改进。波形明确易于识别，测距精度高。
● HZGZ-J电力电缆故障测距仪200MHz实时采样：
国内同类仪器Z高采样频率，与国际Z高水平接轨。
提供Z高0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。

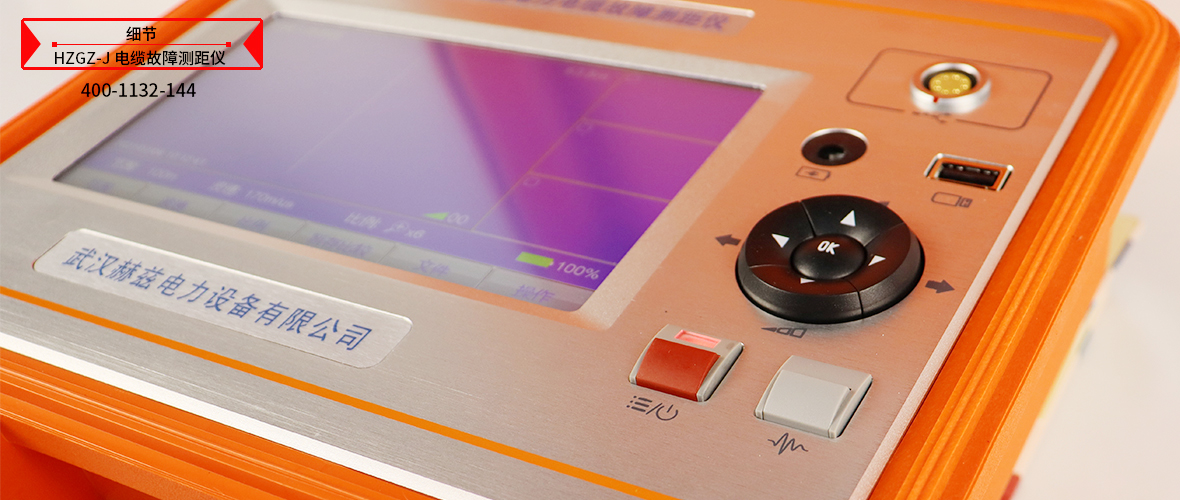

● HZGZ-J电力电缆故障测距仪触摸操作和机械按键两种操作方式；
触摸按键，操作更加灵活，具有手势操作功能。
可以对光标进行拖拽，双击操作，定位更加简单、方便。
兼容机械按键操作，五向按键，操作更加人性化。

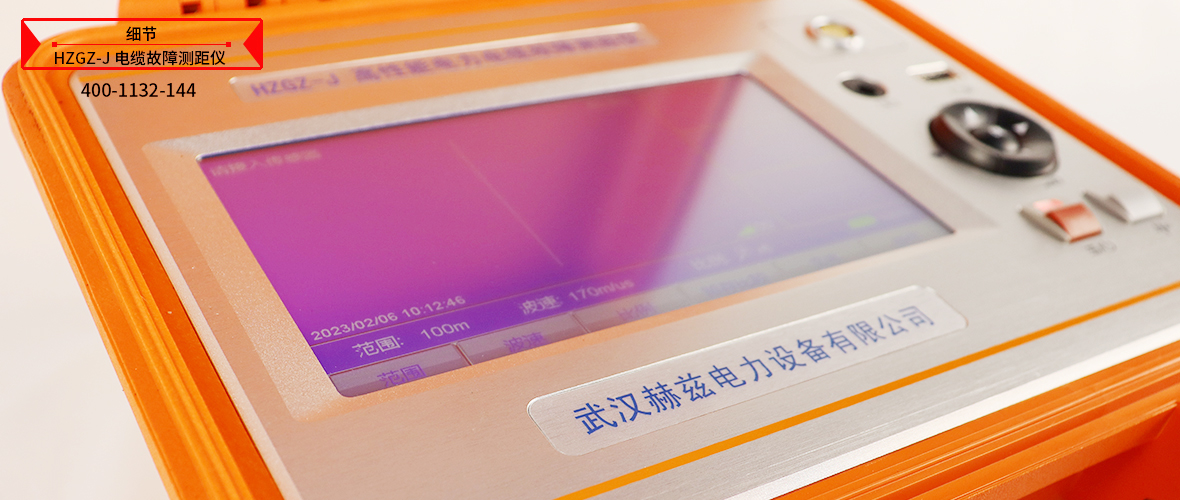

●HZGZ-J电力电缆故障测距仪LED大屏幕彩色液晶显示，界面友好：
波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。
7寸大屏幕液晶，160°可视角度，亮度达到750cd/m2，达到阳光可视要求。
功能菜单简单实用，功能强大。
● HZGZ-J电力电缆故障测距仪画中画暂存显示功能
界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。
● HZGZ-J电力电缆故障测距仪波形存储、计算机联机通讯：
可在机内存储大量波形。
使用U盘进行波形数据的导出。
可以和计算机（台式机或笔记本机）连接，进行联机通讯。
提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。
● HZGZ-J电力电缆故障测距仪电源管理：
电缆故障测距仪器在2分钟内没有任何操作时，将减弱背光；10分种没有操作，将自动关机，以减少电量消耗；当电池欠压时，仪器也将自动关机，以保护电池。
内置锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。
工作时间长：使用充满电的锂离子电池，仪器能连续工作7小时以上(电池老化后使用使用时间会缩短)。

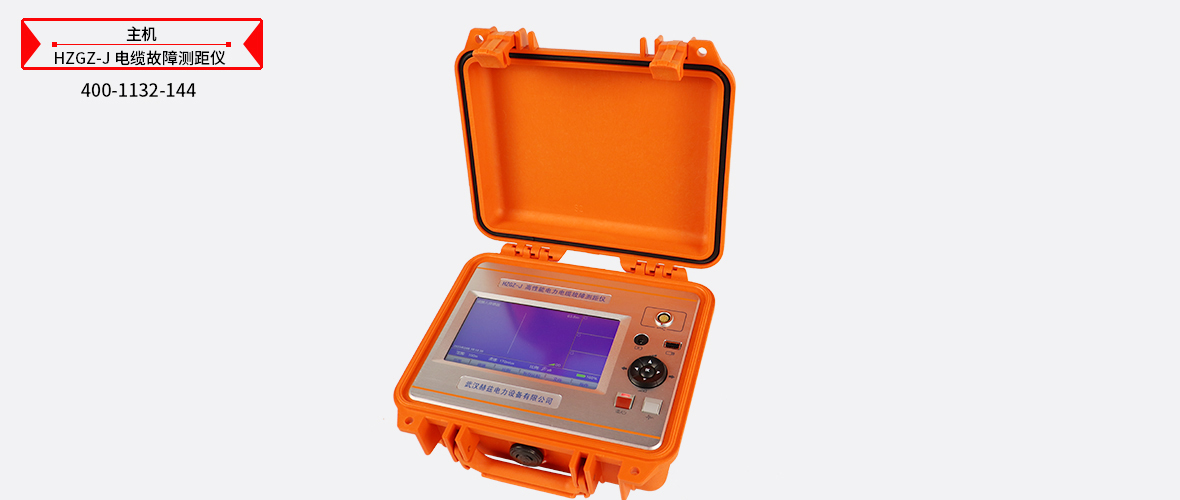

● HZGZ-J电力电缆故障测距仪坚固机壳，质轻便携。
