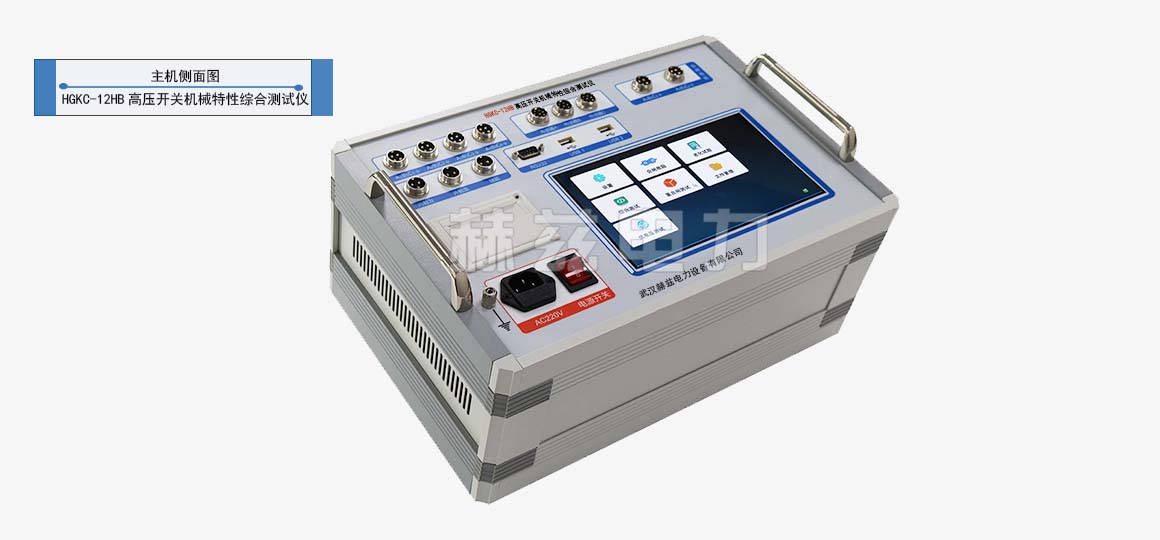

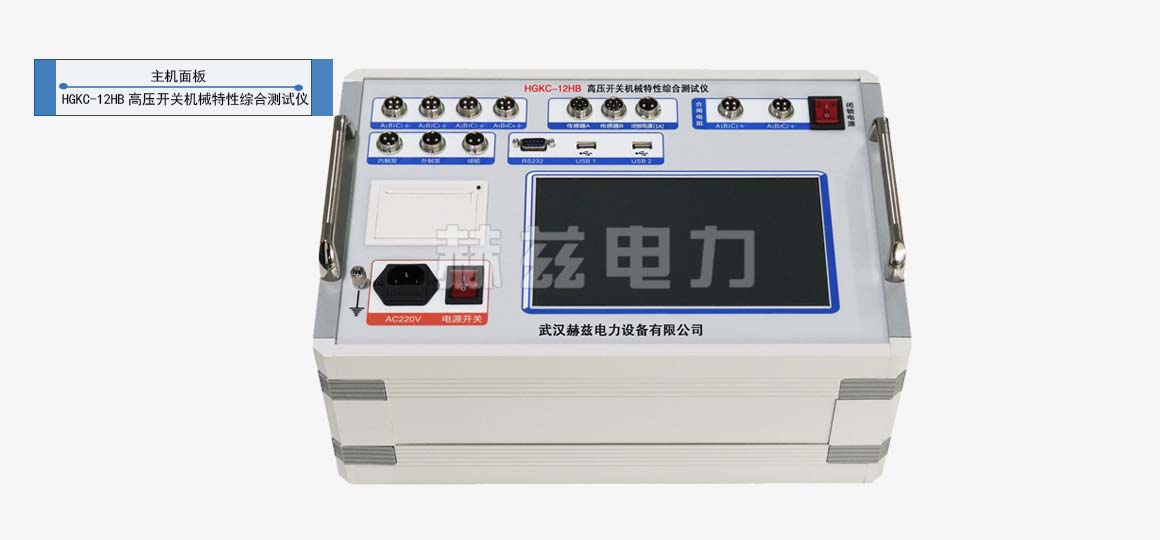

高压开关机械特性综合测试仪

HGKC-12HB

HGKC-12HB高压开关机械特性综合测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2017为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控

产品咨询与技术支持： 400-1132-144
24小时产品销售热线： 400-1132-144
点击拨号

简介
参数
图片
功能
声明
说明书

 400-1132-144

说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，出厂严格质检，确保精度性能。凡购买赫兹电力厂家生产制造的产品，均开具13%增值税专用发票，免费提供技术指导、回检、委托第三方检测及维修等服务，并严格执行《电力工业设备购销合同》及《产品服务承诺书》，购买赫兹电力产品，品质有保证，请您放心购买！

高压开关机械特性综合测试仪简介—— introduction

HGKC-12HB高压开关机械特性综合测试仪 即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2017为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一

高压开关机械特性综合测试仪参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

型号	HGKC-12HB
名称	高压开关机械特性测试仪
时间测量	12路固有分闸（合闸）时间
	分闸（合闸）相内不同期
	分闸（合闸）相间不同期之差（0～99ms）
	合闸（分闸）弹跳时间（弹跳次数）
	测试范围：0.01ms～20s	分辨率：0.01ms
	测试范围：20s～200s	分辨率：0.1ms
合闸电阻测量	3/6路固有分闸（合闸）时间
	分闸（合闸）相内不同期
	分闸（合闸）相间不同期
	合闸电阻投入时间、电阻值
测量范围	30～10KΩ,分辨率0.1Ω，准确度：≤1%±2个字
速度测量	刚分（刚合）速度
速度测量	指定时间段（行程段或角度段）平均速度
测速范围	1mm传感器 0.01～25.00m/s
	0.1mm传感器 0.001～2.50m/s
	0.5°角度传感器 1周波/ 0.5°
行程测量	动触头行程（行程）、接触行程（开距）、超行程、过冲行程或反弹行程
行程传感器	直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm
	加速度传感器测量范围：0-600mm，分辨率：0.1mm
	360线传感器：360^о，测量范围：0-1000mm，分辨率：0.1mm
	直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm（选配）
	直线传感器：500mm，测量范围：0-500mm，分辨率:0.1mm（选配）
	直线传感器：1000mm，测量范围：0-1000mm，分辨率:0.1mm（选配）
	激光传感器测量范围：0-300mm，分辨率：0.1mm（选配）
线圈电流测量	0～20A,最小分辨率：0.01A。
仪器电源	AC/DC 220V ± 10%；50Hz ± 2%
内触发电源	输出DC8～265V连续可调
输出电流	220V电压以下≤ 15A（短时），110V电压以下≤ 30A（短时）
外触发	触发电压AC/DC10V～300V，电流：≤ 120A(短时)
仪器电源	AC 220V ± 10%；50Hz ± 10%
隔离开关测量范围	电压输出：DC 8～265V（可调）；
	电源输出时间：0.01-20秒（可设置）；
	断口信号最大采集时间为200秒；
	可测断口合、分闸时间、三相不同期、弹跳时间及次数；
主机体积	380×280×170mm
使用环境	-20℃~+50℃
相对湿度	≤90%

高压开关机械特性综合测试仪功能 —— Features

⑴、本仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。9寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。
⑵、高速热敏打印机，方便现场打印测试数据。
⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC6～270V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
⑷、配备直线传感器、旋转传感器、万能传感器、激光传感器（选配）以及支架、专用固定多功能接头，安装极为方便，简捷。
⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
⑹、开关动作一次，得到所有数据及图形，测试数据和图形同屏显示，速度可进行再计算，无需再测试。
⑺、主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

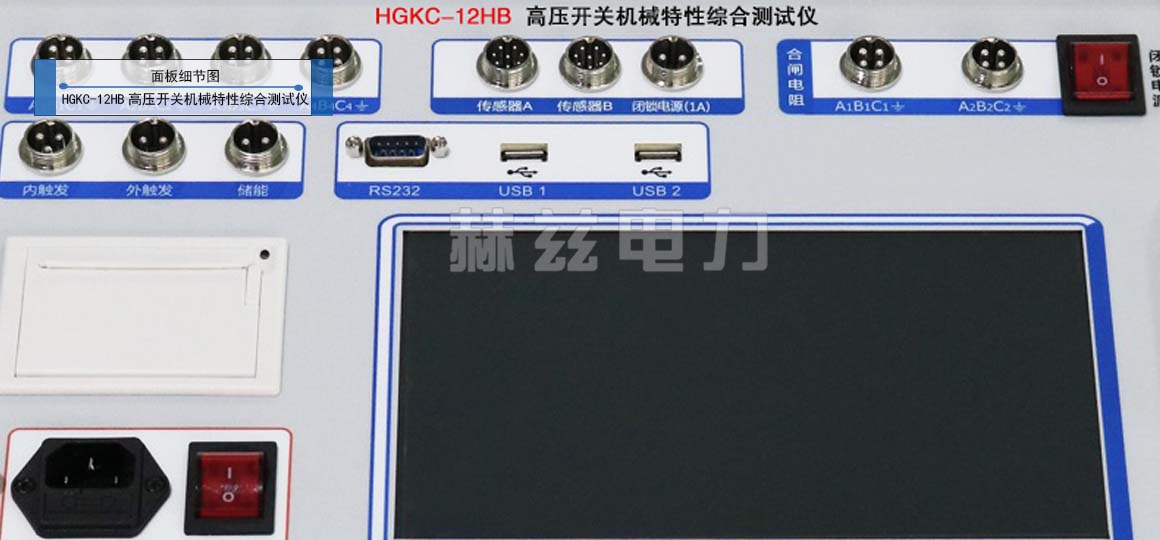

⑻、配备2个USB接口，可接鼠标操作仪器，可直接把数据保存到U盘，上传到计算机进行分析、保存。RS232接口联机操作（选配）、WIFI操作选配。
⑼、同时可测12路金属触头断口、6路主断口和6路辅助断口、3/6路合闸电阻、1路速度(3路速度选配)。
⑽、内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
⑾、内部抗干扰电路可满足500KV变电站内可靠使用。
