带电电缆识别仪可对10kv及35kv的各种类型及规格的高压电缆在架设、迁移、维护以及故障处理中快速准确识别多根（两条及两条以上）电缆中的目标电缆，带电电缆识别仪具有带电电缆识别和不带电电缆识别的双重功能。
别名：带电电缆识别仪、电缆识别仪、高压带电电缆识别仪、10kV带电电缆识别仪、35kV带电电缆识别仪、地埋电缆带电识别仪

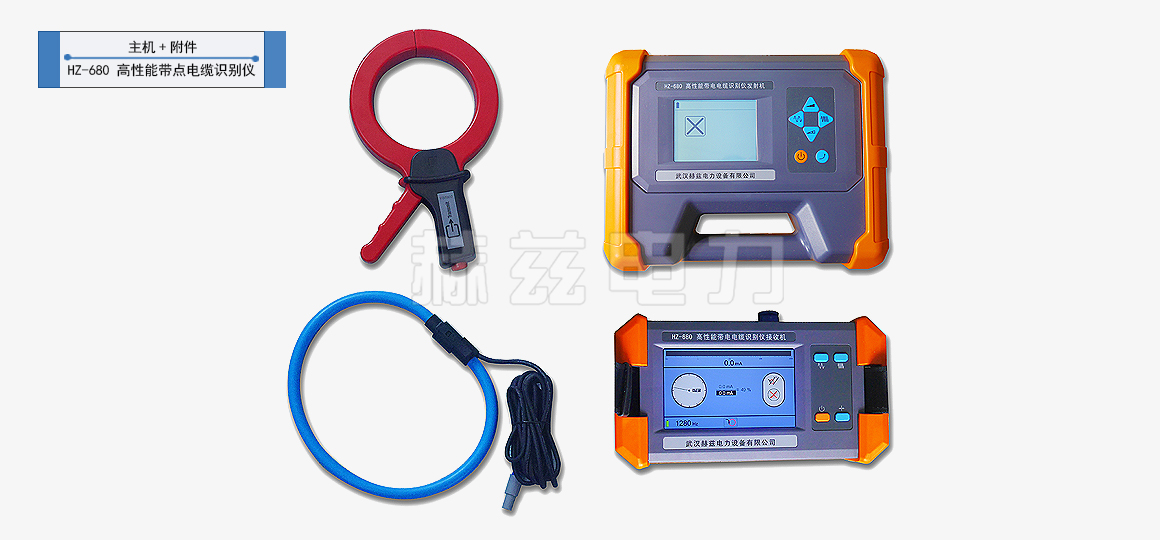

结构：带电电缆识别仪由信号发射机、信号接收机、耦合钳、充电器、直连信号线、耦合钳连线六个部分组成。

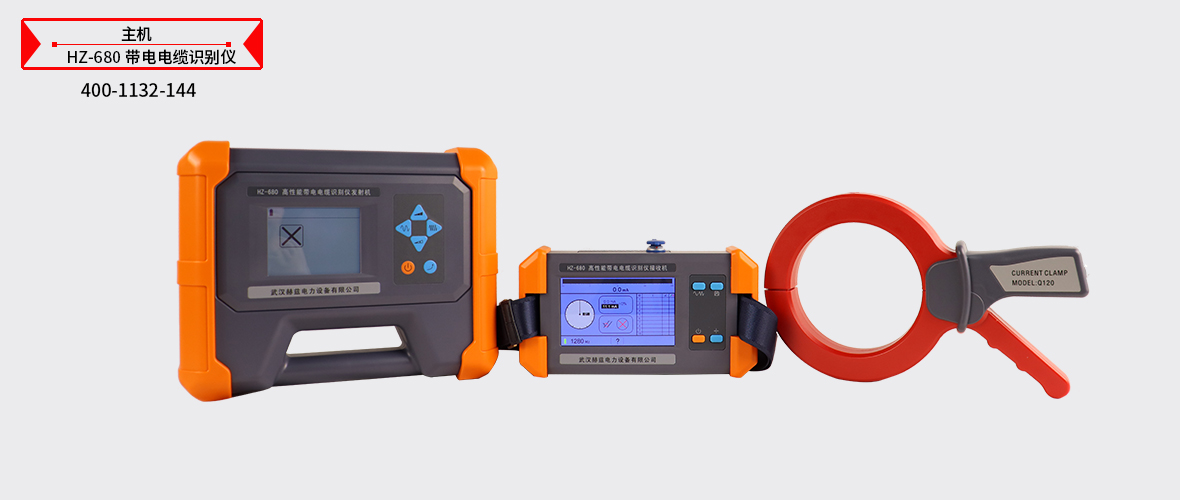

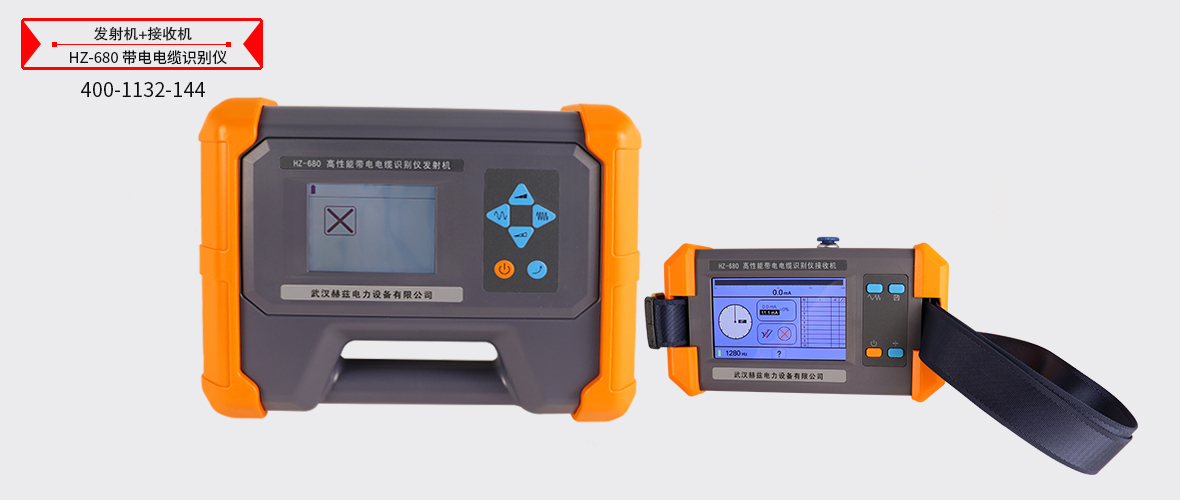

赫兹电力研发生产HZ-680电缆识别仪是一套高性能带电电缆识别仪，由信号发射机和接收机组成，用于多条电缆中准确识别目标电缆，同时适用于带电和不带电电缆，带电电缆只适用于三芯带铠电缆。识别准确率高，使用方便。
功能一 带电电缆识别仪可从一束（两条及两条以上）电缆中判别出某根带电电缆或不带电的电缆。高低压电缆皆可测量。
功能二 可在多根电缆中找到某根带电电缆，满足条件在A地已知某根带电电缆，从B地查找出多根电缆中某根带电的电缆。

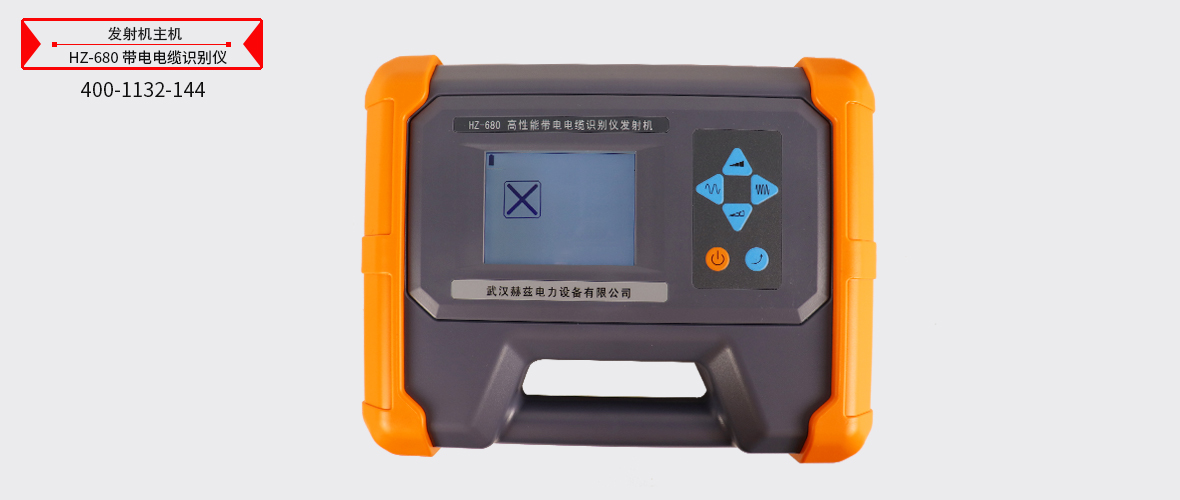

一、发射机：
1. 输出方式：直连输出、卡钳耦合。
2. 输出频率：640Hz(复合频率)、1280Hz(复合频率)。
3. 输出功率：最大10W，10档可调，全自动实时阻抗匹配。
4. 直连输出电压：最高150Vpp。
5. 过载和短路保护。
6. 人机界面：320×240点阵液晶显示器。
7. 内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。

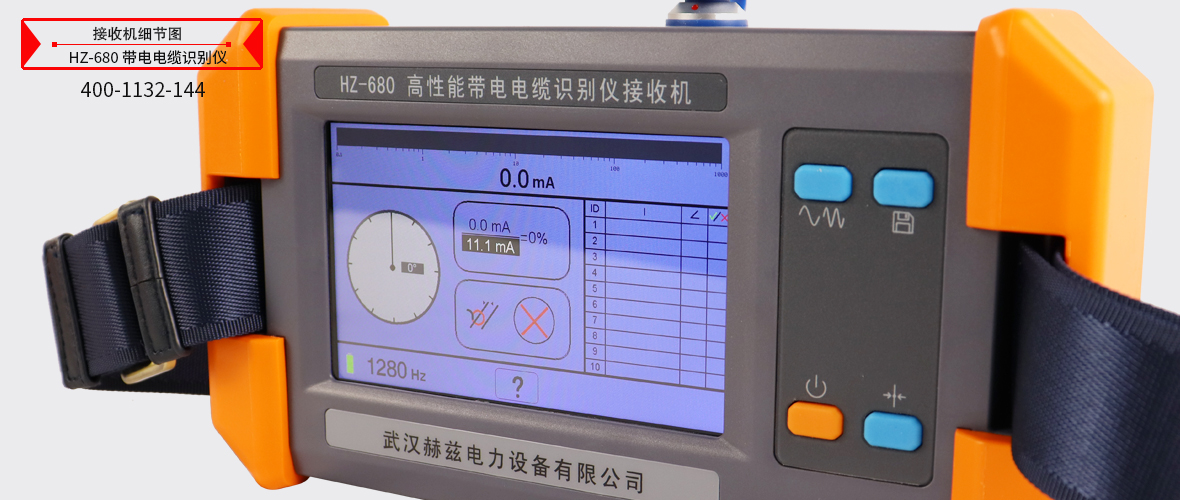

二、接收机：
1. 输入方式：柔性卡钳。
2. 接收频率：
主动探测频率：640Hz、1280Hz。
工频被动探测频率：50Hz/60Hz(用户可配置)。
3. 电缆识别：柔性卡钳智能识别。
4. 工频测量：量程AC 1-1000A，精度±3%。
5. 人机界面：800x480液晶显示器；液晶尺寸121x76mm。
三、其他：
1. 体积：发射机280×220×90mm，接收机220×125×55mm。
2. 质量：发射机2.3kg，接收机0.9kg。
3. 发射机充电器：输入AC100-240V，50/60Hz，输出DC8.4V/2A。
4. 接收机充电器：输入AC100-240V，50/60Hz；输出DC5V/2A。
5.使用条件：温度:-10℃－40℃，湿度5-90%RH，海拔<4500m。
| 序号 | 名称 | 数量 |
|---|---|---|
| 1 | 发射机直连输出线缆 | 1 |
| 2 | 接地钎 | 2 |
| 3 | 接地延长线 | 1 |
| 4 | 充电器 | 2 |
| 5 | 发射机附件输出线缆 | 1 |
| 6 | 发射卡钳 | 1 |
| 7 | 接收柔性卡钳 | 1 |
