变压器短路阻抗测试仪

HZDY-ZK

变压器短路阻抗测试仪又称短路阻抗测试仪、单相变压器短路阻抗测试仪、低电压短路阻抗测试仪;用于现场和试验室条件下对35kV级及以上主变压器进行低电压短路阻抗测量的专用仪器

产品咨询与技术支持： 400-1132-144
24小时产品销售热线： 400-1132-144
点击拨号

简介
参数
图片
功能
声明
说明书

 400-1132-144

说明赫兹电力承诺官网所售本产品满足电力标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，出厂严格质检，确保精度性能。凡购买赫兹电力厂家生产制造的产品，均开具13%增值税专用发票，免费提供技术指导、回检、委托第三方检测及维修等服务，并严格执行《电力工业设备购销合同》及《产品服务承诺书》，购买赫兹电力产品，品质有保证，请您放心购买！

变压器短路阻抗测试仪简介—— introduction

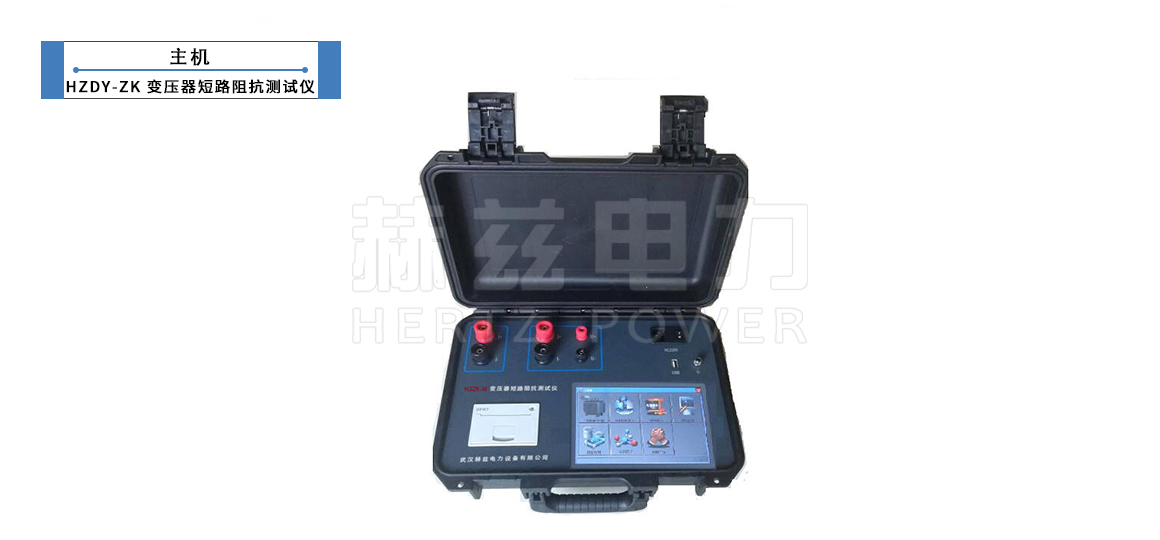

变压器短路阻抗测试仪

HZDY-ZK变压器短路阻抗测试仪用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的专用仪器。

低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”

低电压短路阻抗测量是常规试验项目中的基本项目，比较变压器受到短路电流的冲击前后测得的短路阻抗值，根据其变化大小，可以初步估计绕组变形程度。变压器在短路电流冲击后与最初测试的低电压短路阻抗变化不应大于2%。

功能特点

1、该仪器体积小，重量轻。
2、仪器内部采用电压电流同步交流采样及信号数字处理技术，测量数据准确。
3、该仪器采用单相测量方式，选择变压器联结后，三次测量即可自动计算出每相的短路阻抗。
4、仪器有低电流测试自动折算到额定电流功能，适合现场使用。
5、该仪器可同步测量电压，电流，功率。并测量所施加电源的频率。
6、内置不掉电存储器，可长期存储测量数据，仪器自带打印机。
7、大屏幕液晶显示，全部中文菜单及操作提示，操作简单直观。液晶在太阳直射下可清晰显示。

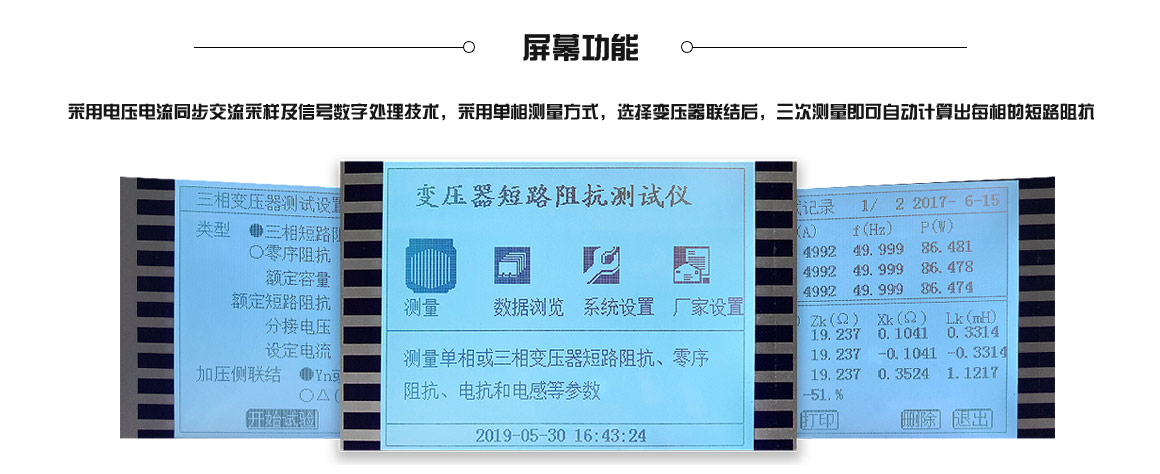

变压器短路阻抗测试仪 - 屏幕功能

变压器短路阻抗测试仪屏幕功能

变压器短路阻抗测试仪参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

电压测量范围		5V～400V，测量精度：0.2级
电流测量范围		0.1A～20A ，测量精度：0.2级
使用条件	环境温度	10℃～50℃
	环境湿度	≤ 85％RH
	工作电源	AC220V ± 10%
	电源频率	50（±10）Hz
测试结果判断参考	阻抗误差在 ± 2%以内	变压器可正常运行
	阻抗误差在 ± 2% - ± 5%	变压器定期检测
	阻抗误差在超过 ± 5%	变压器应停运

变压器短路阻抗测试仪功能 —— Features

● 不用外接调压器，便可对被测试品进行测量。
● 仪器采用220V低压电源，自动对变压器三相高压绕组施加电流，同步采集数据并自动计算出阻抗误差百分比，测试结果非常直观。
● 具有输出限流功能，适用于任意阻抗试品。
● 仪器操作非常简单，一次性接线，不用倒接测试线便可自动完成三相测试。
● 对三相变压器，仪器可单相测试，也可三相测试；可手动测试，也可自动测试。
● 具有测量零序阻抗的功能。
● 具有测量电感的功能。
● 使用大屏幕液晶显示，全中文菜单式操作式，根据屏幕的提示即可完成测试。
● 具有打印、储存功能；设有232串口和U盘存储，便于对数据资料的分析整理。
● 接线简单、测试准确、自动化水平高、体积小、重量轻。
