变电站电气设备交流耐压谐振装置简介—— introduction

变电站电气设备交流耐压谐振装置

中文名称：变电站电气设备交流耐压谐振装置

英文名称：AC Resonant Test System

试验对象：变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备

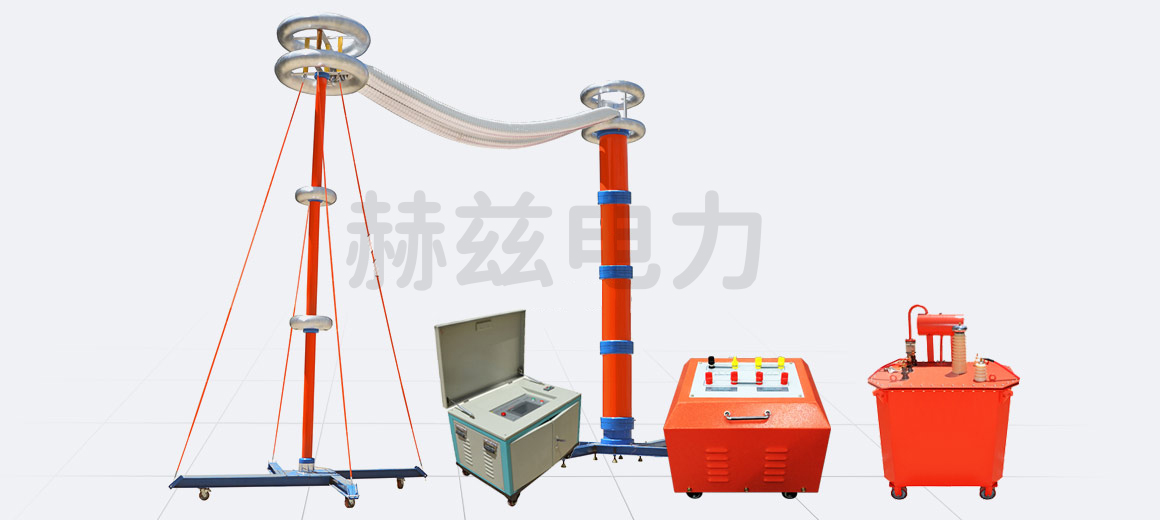

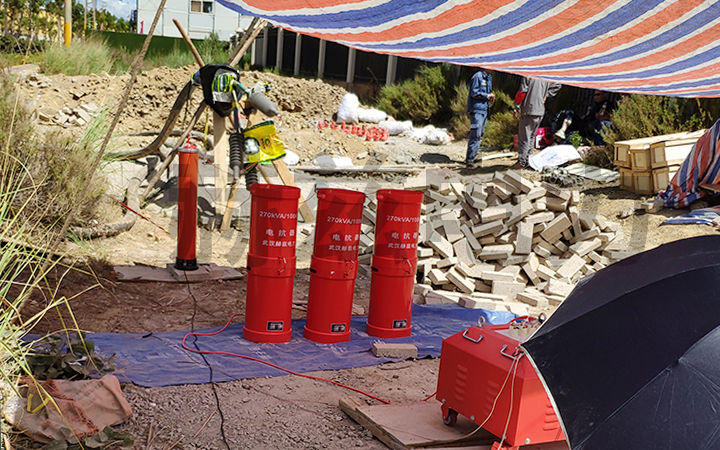

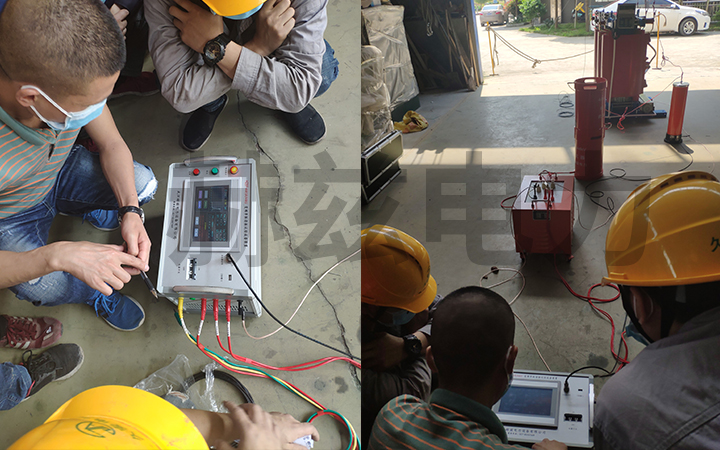

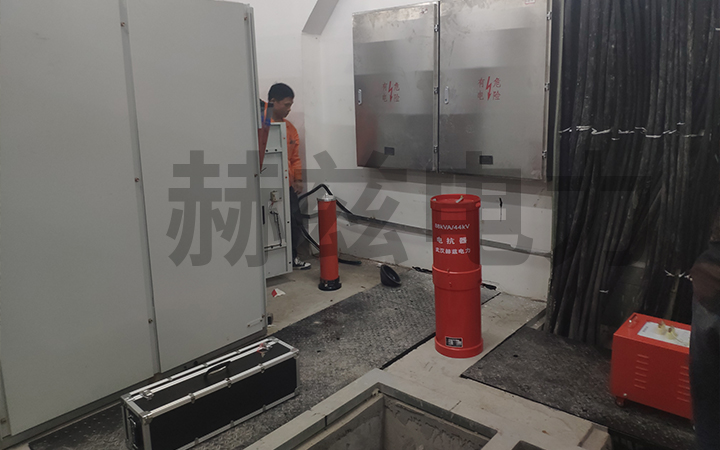

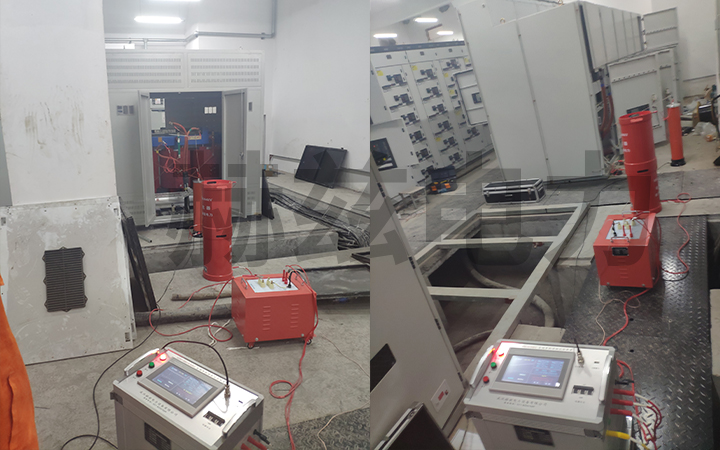

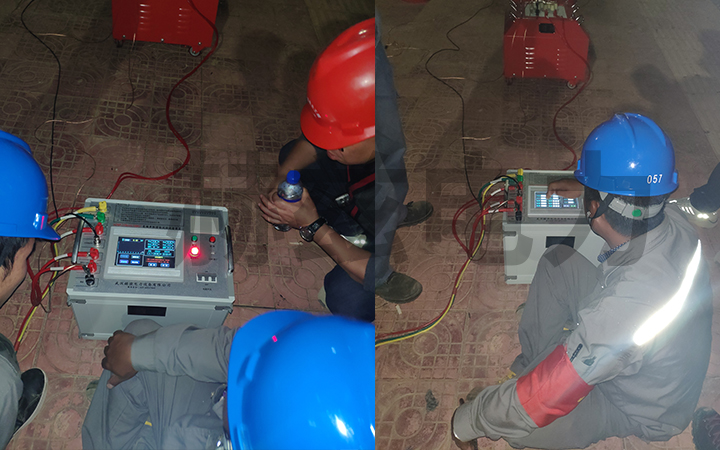

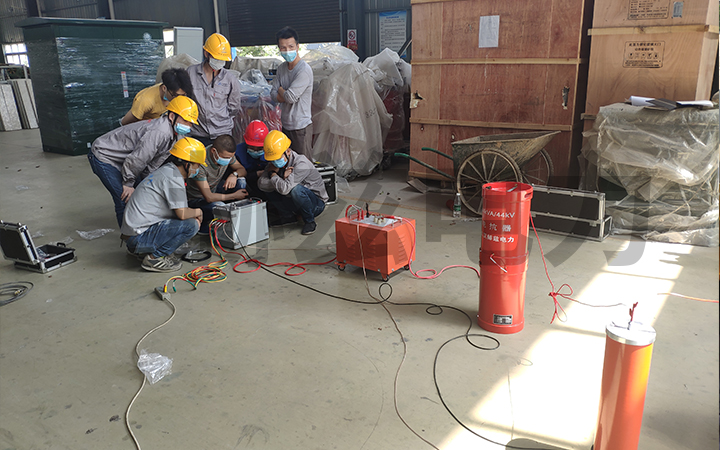

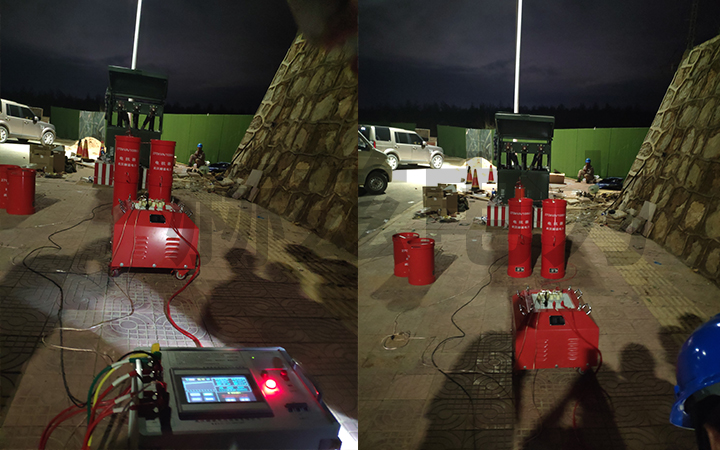

根据220V以及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流耐试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振原理，由变频电源控制箱(控制台)、激励变压器、电抗器、电容分压器组成了串联谐振耐压试验装置，在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的交流耐压试验设备。

变电站电气设备交流耐压谐振装置参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

额定输出电压	0～1000kV及其以下
输出频率	30～300Hz
谐振电压波形	纯正弦波，波形畸变率≤1.0%
工作时间	满功率连续工作时间60min
品质因数	30～90
频率调节灵敏度	0.1Hz
不稳定度	＜0.05%
工作电源	单相220V或三相380V±10%
工作电源	工频50Hz±5%

配置及适用范围

型号	适用范围(10kV～500kV电压等级变电站电气设备交流耐压设备，频率30～300Hz)
型号	变频源	谐振电抗器	激励变压器	分压器	适用范围
HZBP-50/50/25	3kW	25kV/1A二台 (干式)	3kVA (干式)	50kV	1000kVA及以下10kV电力变压器 10kV开关、母线、PT、CT等 10kV(300mm²)电缆≤1.0km
HZBP-108/108/27	5kW	27kV/1A四台 (干式)	5kVA (干式)	110kV	31500kVA及以下35kV电力变压器 35kV开关、母线、PT、CT等 10kV(300mm²)电缆2km 35kV (300mm²)电缆0.5km
HZBP-200/200/50	10kW	50kV/1A四台 (干式)	10kVA (干式)	200kV	50000kVA及以下110kV电力变压器 110kV GIS、PT、CT等(预防性试验) 35kV(300mm²)电缆≤1.0km 10kV (300mm²)电缆≤2.0km
HZBP-270/270/45	15kW	45kV/1A六台 (干式)	15kVA (干式)	300kV	50000kVA及以下110kV电力变压器 110kV GIS、PT、CT等 35kV(300mm²)电缆≤1.2km 10kV (300mm²)电缆≤3.0km
HZBP-800/400/50	30kW	50kV/2A八台 (干式) 100kV/2A四台 (油浸式)	30kVA (干式) 30kA (油浸式)	400kV	80000kVA及以下220kV电力变压器 50000kVA及以下110kV电力变压器 110kV/220kV GIS、PT、CT等 35kV(300mm²)电缆≤2.0km 110kV (300mm²)电缆≤0.7km
HZBP-1600/800/200	60kW	200kV/2A四台 (油浸式)	60kVA (干式)	800kV	80000kVA及以下220kV电力变压器 50000kVA及以下110kV电力变压器 500kV GIS、PT、CT等 220kV开关、GIS、PT、CT等 110kV(400mm²)电缆≤1.5km 220kV (400mm²)电缆≤1.0km

变电站电气设备交流耐压谐振装置功能 —— Features

1、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠
2、变频电源控制箱容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；单相220V或是三相380V输入电源通用，方便现场取电
3、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高
