发电机耐压试验装置中文名称：调感式工频串联谐振耐压试验装置
发电机耐压试验装置英文名称：Resonance Test System for Generator
武汉赫兹电力研发生产调感式工频串联谐振耐压试验装置包括发电机交流耐压试验、发电机耐压试验、工频交流耐压试验、发电机耐压试验装置及发电机串联谐振装置。发电机交流耐压试验装置针对单机容量在250MW及以下水力发电机的工频交流耐压试验。
调感式工频串联谐振耐压试验装置技术原理：随着电力系统的发展，运行设备的容量越来越大，如火力发电机组，单机容量已超过1000MW，水力发电机组，单机最大容量已达800MW；这些设备的交流工频耐压试验，如果用传统的试验设备(即工频试验变压器)，则由于试验需要的容量大，试验变压器、调压器十分笨重，大容量试验电源在现场也很难解决，现场试验极不方便。工频谐振装置，无论从试验电源容量、设备重量、试验波形及投资等方面都具有极大的优势。该装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。
| 额度输出电压 | 0～60kV(AC有效值)及以下 |
| 输出频率 | 50Hz |
| 谐振电压波形 | 纯正弦波，波形畸变率≤1% |
| 工作制 | 满功率连续工作时间1min |
| 品质因素 | 10～40 |
| 最大试验容量 | 3000kVA及其以下 |
| 工作电源 | 380V±15%、工频50Hz |
| 型号 | 控制台 | 调压器 | 电抗器(干式) | 励磁变(干式) | 分压器 | 适用范围 |
| HZXZ(L)- 200/25 | 30kW | 30kVA(电动) | 200kVA/25kV 可调一台 | 30kVA 干式 | 30kV | 水力发电机。0.4～1.0μF。(10kV/40MW) |
| HZXZ(L)- 300/25 | 60kW | 60kVA(电动) | 300kVA/50kV 可调一台 | 60kVA 油浸式 | 50kV | 火力发电机。0.27～0.33μF。(20kV/300MW) |
| HZXZ(L)- 600/50 | 60kW | 60kVA(电动) | 200kVA/50kV 可调一台 400kVA/50kV 可调一台 |
60kVA 油浸式 | 50kV | 火力发电机。0.113～0.45μF。(20kV/600MW) |
| HZXZ(L)- 1200/50 | 120kW | 120kVA(感应) | 200kVA/50kV 固定两台 800kVA/50kV 可调一台 |
120kVA 油浸式 | 50kV | 水力发电机。0.6～1.8μF。(20kV/250MW) |
| HZXZ(L)- 2750/55 | 300kW | 300kVA(感应) | 750kVA/55kV 固定两台 1250kVA/55kV 可调一台 |
120kVA 油浸式 | 60kV | 水力发电机。1.6～3.3μF。(20kV/770MW) |
| 水力发电机 | 额定容量(WM) | 额定电压(KV) | 相电容(μF) |
| 72.5～85 | 10.5 | 0.694 | |
| 125～150 | / | 1.8～1.9 | |
| 300 | 15.75 | 1.7～2.5 | |
| 400 | 18.0 | 2～2.5 | |
| 600 | / | 2.1～2.5 |

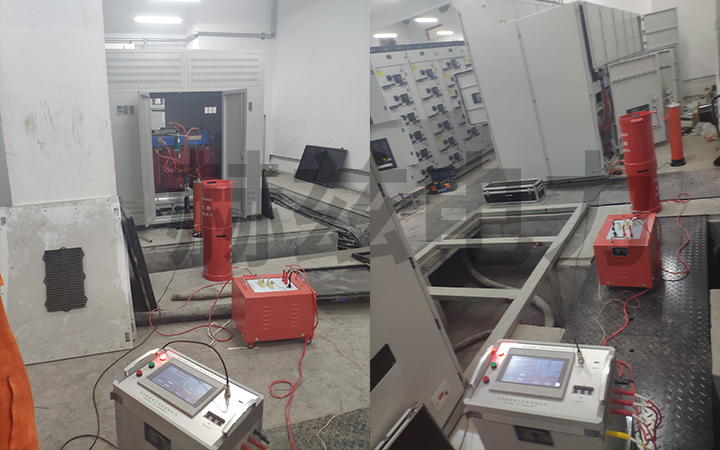

串联谐振试验装置（试验现场一）

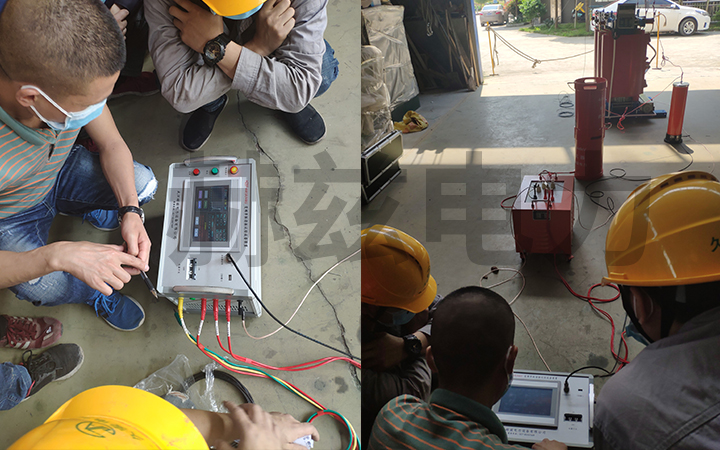

串联谐振试验装置（试验现场二）

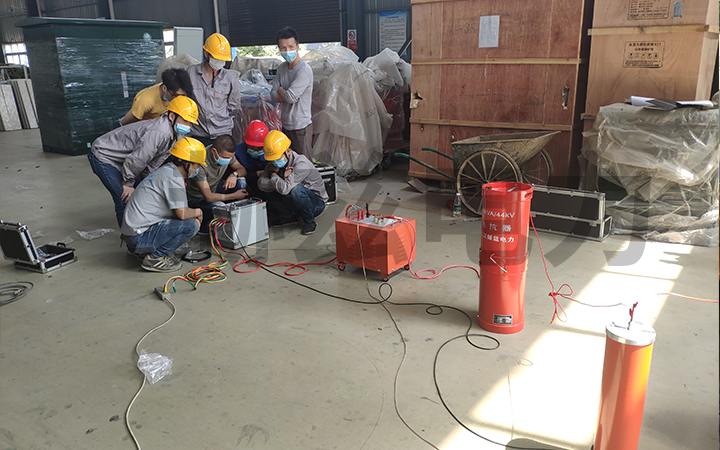

串联谐振试验装置（试验现场三）
串联谐振试验装置（试验现场四）
串联谐振试验装置（试验现场五）
串联谐振试验装置（试验现场六）
串联谐振试验装置（试验现场七）
串联谐振试验装置（试验现场八）
输、变电运行和施工、交接试验及预防性试验设备
调感式工频串联谐振耐压试验装置说明书中详细介绍了调感式工频串联谐振耐压试验装置的使用方法、接线方法及仪器注意事项。阅读中遇到问题请联系我们。
